1080P 100米 HDMI网线传输器
【M-HD120】
*最远传输距离100米；
*支持红外传输功能；
*内置ESD静电保护电路，全方位保护系统安全；
*能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*安装简单方便，即插即用，无需设置；
1、产品简介
M-HD120 HDMI传输器可以通过Cat5e或Cat6网线(推荐)传输DVD播放器、电脑及其它设备的高清信号。
1080P分辨率信号传输距离可达100米，并支持红外传输。本产品性能稳定、安装简单、实用性强，可用于大型项目、会议厅等场所
2、主要特性
*高清视频信号分辨率最高可达到1080P
*最远传输距离100米
*支持红外传输功能
*内置ESD静电保护电路，全方位保护系统安全
*能够自动识别和配置各种显示模式
*内置自动均衡系统，画面流畅，清晰，稳定
*安装简单方便，即插即用，无需设置
3、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
Cat5e/6 |
网络接口 |
|
IR TX/RX |
红外输入/输出 |
|
DC/5V |
电源适配器接口 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯 |
四、技术参数
参数名称 详细说明 视频 支持协议 HDMI 1.3; HDCP 1.4 像素带宽 340MHz, 全数字 接口带宽 3×3.4Gbps 视频输入信号 0.5-1.5Volts p-p DDC输出信号 5Volts p-p(TTL) 最大分辨率 1080P@60Hz 接口 HDMI-A 红外 接口 3.5mm 座子 信号方向 单向 红外范围 30-60KHz 网口 接口 RJ45 传输距离 Cat6-1080P: 100M 其他 电源 DC 5V/1A 最大功耗 MAX 3W 温度 工作温度: -5℃ ~ +70℃ 湿度 工作湿度: 5% ~ 90% 尺寸 81*43*23mm

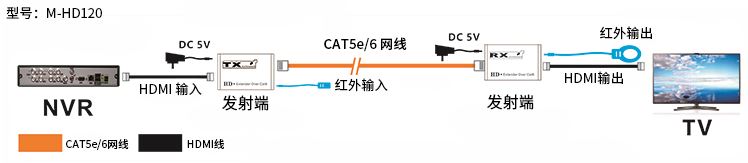

五、安装步骤
1.将提供的电源适配器接入发射端和接收端的电源接口进行供电
2.使用一根HDMI线连接发射端的HDMI输入接口和接收端的HDMI输出接口
3.使用一根HDMI线将接收端的HDMI输出接口连接至显示设备
4.使用一根CAT5e或CAT6网线连接发射端的RJ45网口和接收端的RJ45网口

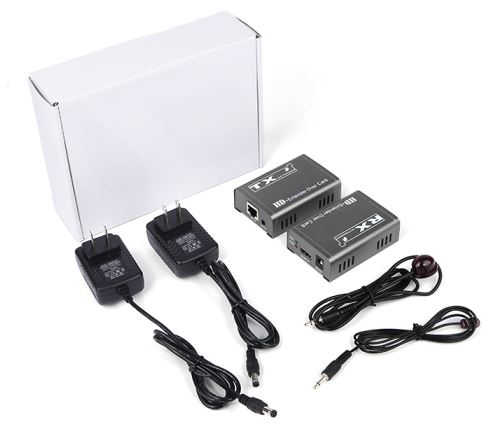

六、设备清单
1.HDMI传输器发射端 x1台
2.HDMI传输器接收端 x1台
3.电源适配器 x2个
4.红外线 x1台
5.用户手册 x1本
