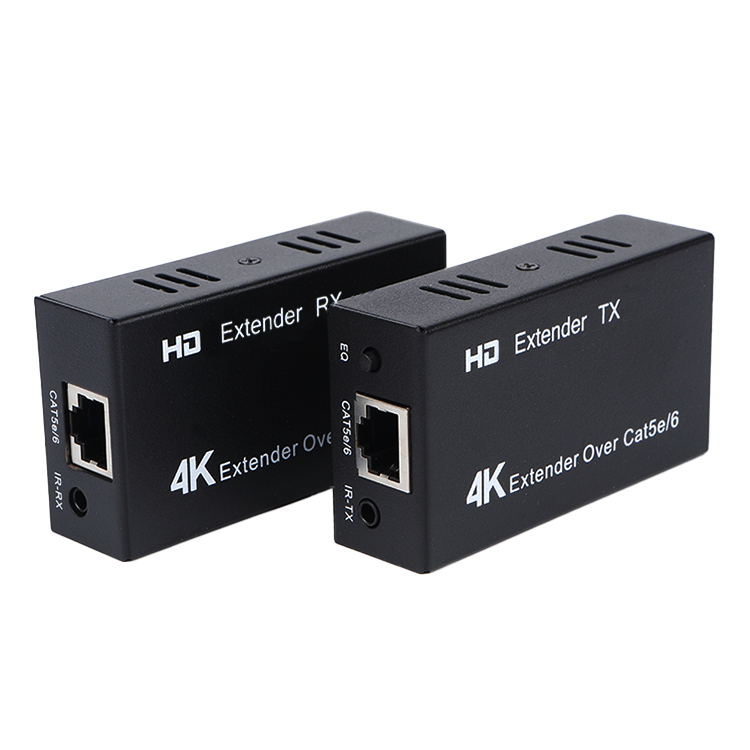

4K 70M HDMI网线传输器
【M-HK100A】
*最远传输距离：1080P最远100米，4K*2K@30Hz 最远70米；
*支持红外传输功能；
*支持HDMI1.4；
*能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；
一、产品简介
这款4K-HDMI延长器能将蓝光DVD、播放器、PC等设备通过Cat5e/6网线（建议使用六类网线）传输，最高支持分辨率4K*2K，传输距离最远可达70米，1080P传输距离最远可达100米，支持红外传输。本产品稳定，安装简单，是一款实用性很高的延长器，可以用在重大的工程项目、会议厅等场所
二、主要特性
1.通过网线长距离地传输HDMI视频和音频信号，1080P最长可达100米，4K*2K@30Hz 最长可达70米；
2.高清视频信号分辨率最高可达到4K*2K@30Hz；
3.采用专用格式来压缩和解压视频，有效提高传输效率，保证播放的流畅性；
4.兼容HDMI 1.4标准；
5.支持红外传输功能；
6.能够自动识别和配置各种显示模式；
7.内置自动均衡系统，画面流畅，清晰，稳定；
8.内置ESD静电保护电路，全方位保护系统安全；
9.安装简单方便，即插即用，无需设置

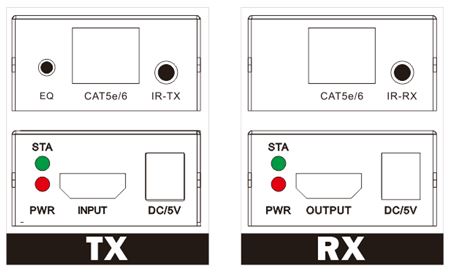

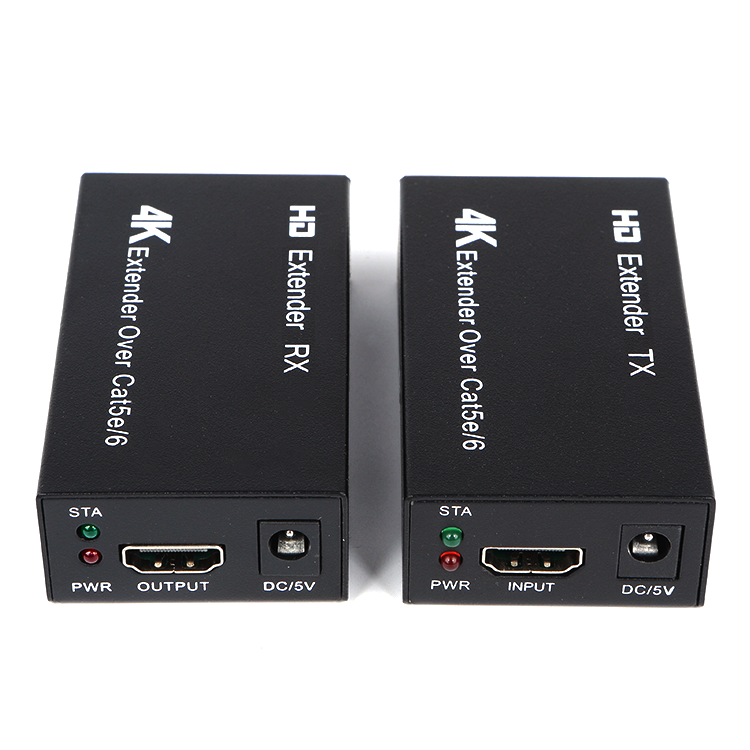

三、接口说明
端口名称 功能描述 HDMI IN/OUT HDMI信号输入/输出 Cat5e/6 网络接口 IR TX/RX 红外输入/输出 SW-4K 切换4K信号 DC/5V 电源适配器输入 指示灯名称 功能描述 PWR 电源指示灯 STA 系统状态指示灯
四、技术参数
参数名称 详细说明 视频 支持协议 HDMI 1.4； HDCP 1.4 最大传输带宽 340MHz，全数字 最大传输速率 3×3.4Gbps 输入视频信号 0.5-1.5Volts p-p 输出DDC信号 5Volts p-p(TTL) 最大支持分辨率 3840×2160@30Hz（4K@30Hz） 接口 HDMI-A 阻抗 100Ω 红线 接口 信号方向 单向 红外线范围 30-60KHz 网口 接口 标准RJ45接口 传输距离 Cat6，1080P:100米；4K@30Hz:70米 其他 电源 DC 5V/1A 最大功耗 MAX 3W 温度 工作温度: -5℃ ~ +70℃ 湿度 工作湿度: 5% ~ 90% 尺寸 81*45*23mm

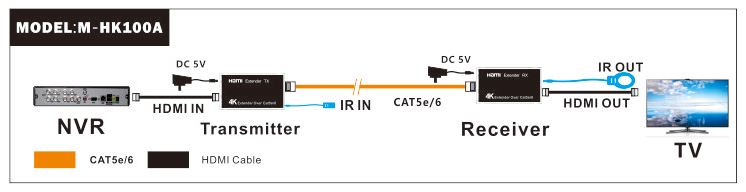

五、安装步骤
1、将HDMI信号源接入HDMI延长器发送端；
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用超5类网线或6类网线连接发送端与接收端的网络接口；
4、使用红个发射线或接收线与IR IN或IR OUT接口相连；
5、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行

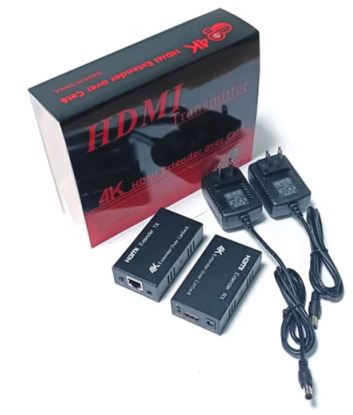

六、设备清单
1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. 电源适配器 x2个
4. 红外线 x 1对
5. 用户手册x 1本
