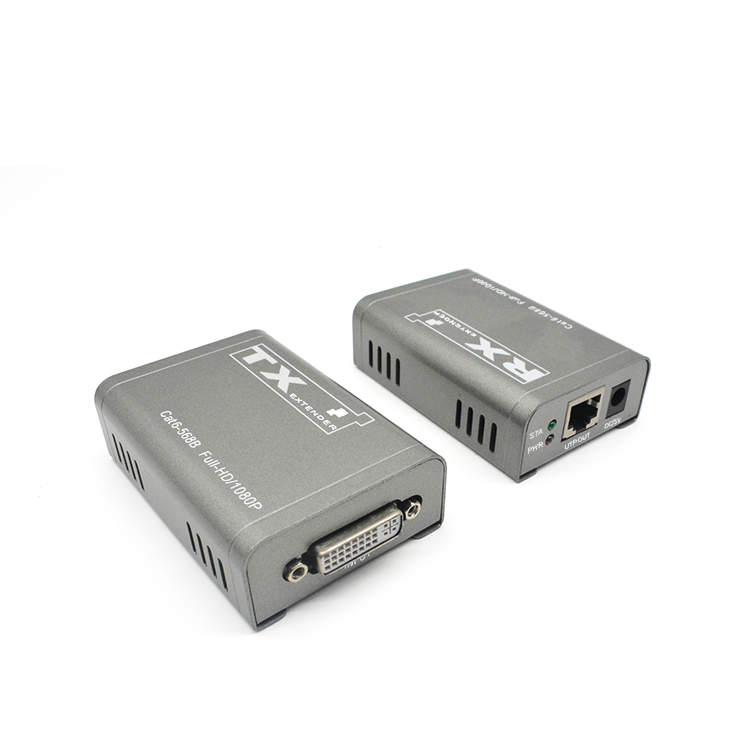

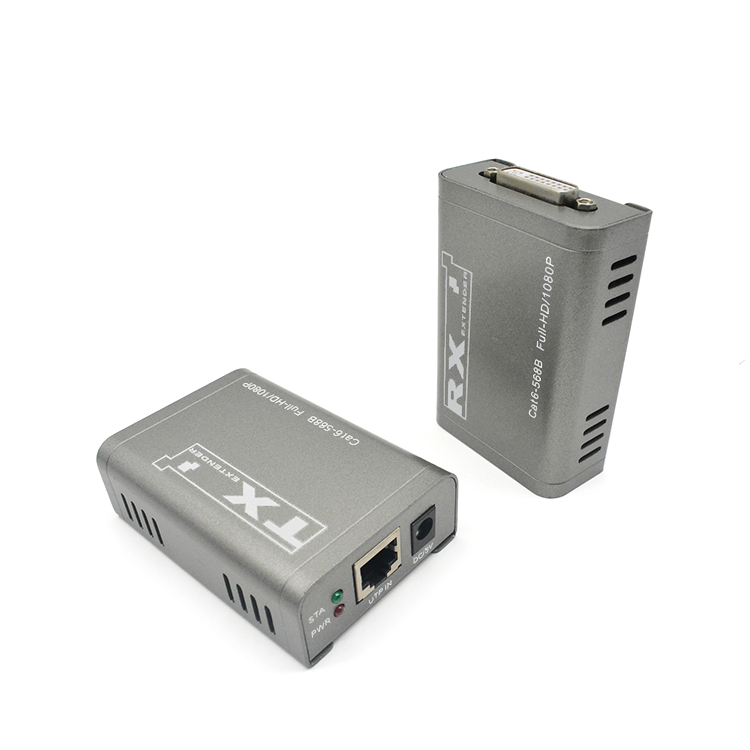

1080P 60米 DVI网线传输器
【M-DH60(DVI)】
*信号传输：使用6类网线（推荐使用），传输距离可达60米；
*支持无压缩音频双声道音频传输，例如LPCM；
*支持POC单边供电；
*兼容HDCP1.2协议；
*网线按照IEEE-568B标准接法；
*能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，即插即用；
这款DVI延长器用一根CAT 5e/6线延长高清信号达60米，且能达到1080P，它不仅打破了DVI线材传输长度的限制，也更加方便灵活，更为广大顾客节约成本。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
1、兼容HDCP 1.2协议
2、网线符合IEEE-568B标准
3、支持POC单边供电
4、支持视频输入:/1080p/1080i/720p/576p/576i/480p/480i @24/50/60fps
5、信号传输:一条cat5或者cat6线（推荐使用）替代DVI线，接收器和发射器之间线缆最长可达60米
6、支持视频输出: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
7、支持音频格式:支持无压缩双声道音频传输，例如LPCM
8、自动识别和配置各种显示模式
9、内置自动均衡系统，画面流畅、清晰、稳定
10、内置ESD静电保护电路，即插即用，无需设置
|

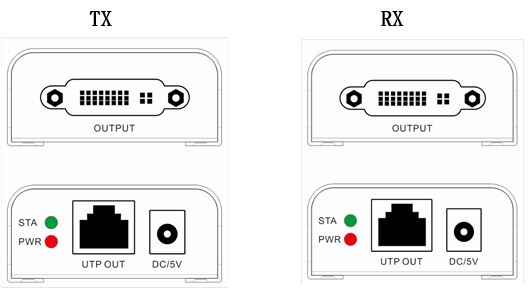

端口名称 |
功能描述 |
|
Input/Output |
DVI信号输入/输出 |
|
UTP IN/OUT |
网络接口 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯（亮：工作正常） |
传送距离 最远60米 DVI输入/输出 1080p/1080i/720p/576p/576i/480p/480i@24/50/60Hz 输入/输出音频格式支持 DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD 最大传输带宽 6.75Gbps 输入视频信号 0.5~1.5Volts p-p 输出DDC信号 5Volts p-p (TTL) DVI输入输出线长 ≤15m DVI线材 最大工作电流 400毫安 电源适配器规格 Input: AC (50HZ, 60HZ) 100V-240V； Output: DC5V/1 A 工作温度范围 (-15 to +75℃) 工作湿度范围 5 to 90%RH (不凝结) 体积 (L x W x H) 81*53*26mm 重量（一对） 0.64千克
注意：
·为了达到更好的图像传输质量，请选择CAT-6网线。
·低质量的网线，不能达到最好的视频传输效果以及传输距离。
·如果产品传输的距离不能达到60米，请先检查网线的质量。

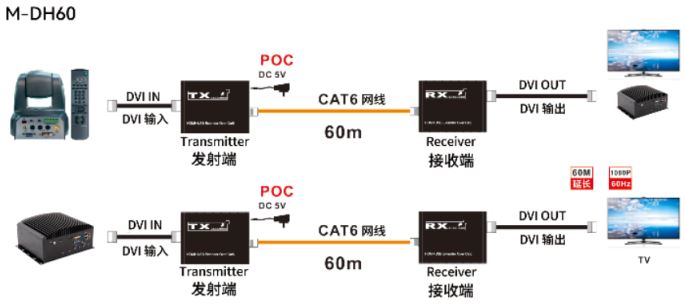

1、将DVI信号源接入DVI延长器发送端
2、将DVI延长器接收端连接到显示设备（如高清电视机、拼接屏等）
3、使用6类网线连接发送端与接收端的网络接口
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

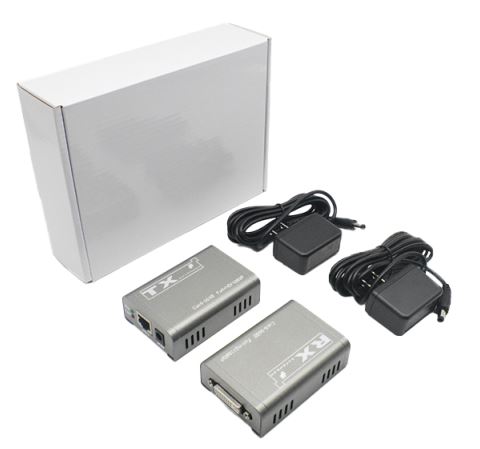

1. DVI延长器发送端x1台
2. DVI延长器接收端x1台
3. 电源适配器 x2个
4. 用户手册x 1本
