4K 200米 HDMI+KVM多对多网线传输器【M-HK200U】

*高清视频信号分辨率最高可达到3840*2160@30Hz；
*通过网线长距离地传输HDMI视频和音频信号，可达200米；

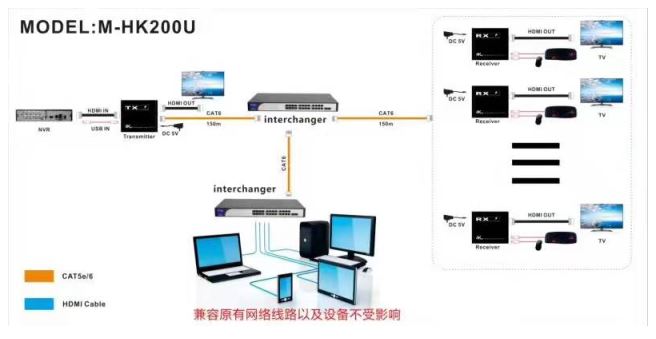

*可实现一对一、一对多和多对多传输；
*支持KVM功能，能够使用键盘鼠标操作远端设备；
*兼容HDMI1.4；；
*兼容HDCP1.4标准，使用高带宽数字内容保护技术；
*可操控远端设备；
*采用H.265技术来压缩和解压视频，有效提高传输效率,保证播放的流畅性；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；

产品详细信息：

一、产品简介

M-HK200U HDMI延长器符合标准的以太网TCP/IP协议，并使用H.265技术，是一款高质量的延长器。它能够通过网线实现远距离的高清音视频信号传输，且可以实现一对多、多对多和多对一功能。同时，附带的红外操控功能也让远程控制更加简单。

本款产品具有出色的图像处理和传输能力，可以让信号传输更加流畅稳定，是一款性价比高的延长器。

二、主要特性

1.通过网线长距离传输HDMI视频和音频信号，最远可达200米

2.高清视频分辨率可达3840*2160@30Hz

3.使用H.265技术压缩和解压视频，有效提升视频传输效率，确保播放流畅

4.符合HDMI1.4标准

5.符合HDCP1.4标准—高宽带数字内容保护技术

6.可以轻松操控远端设备

7.支持KVM功能，能够使用键盘鼠标远程操控

8.支持一对一传输，可也根据不同需求实现一对多、多进多出传输

9.内置自动均衡系统，画面流畅，清晰，稳定
10.内置ESD静电保护电路，全方位保护系统安全
11.安装简单方便，即插即用，无需设置

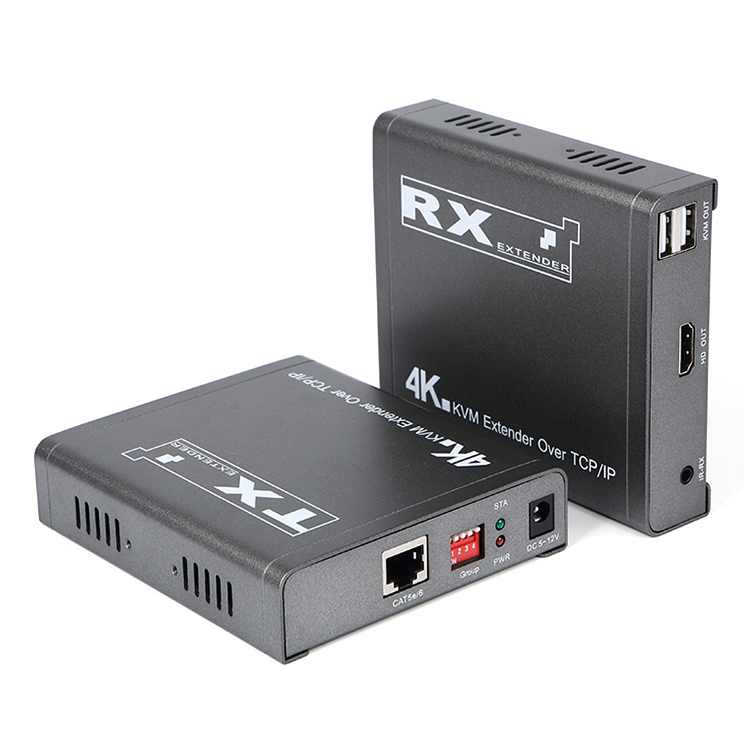

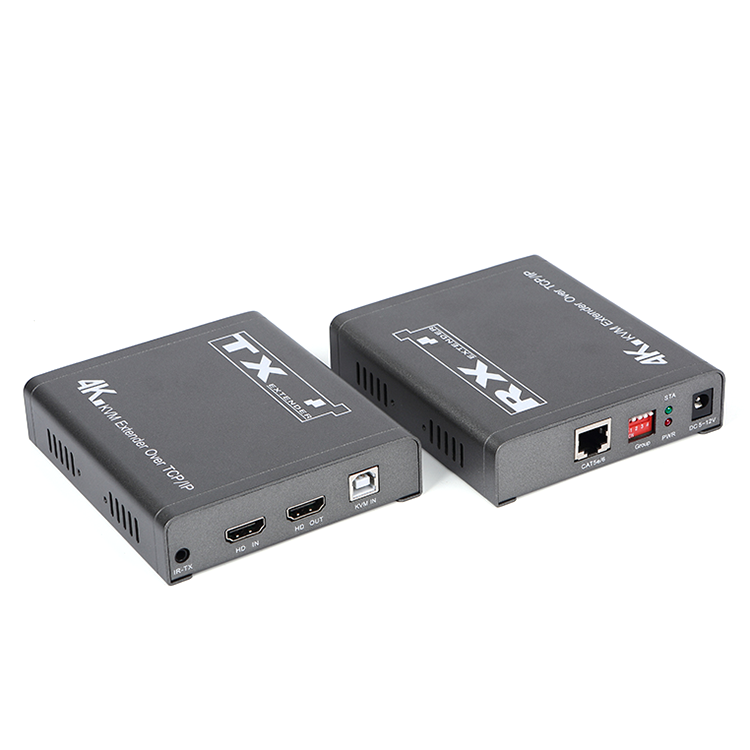

三、接口说明

接口名称	接口描述
HDMI IN/OUT	HDMI信号输入/输出
IR IN/OUT	红外输入/输出
UTP	网络接口
DC 5~12V	电源输入
RESET	系统重置按钮，长按5秒恢复默认值
LED指示灯	说明
STATUS	系统状态指示灯（常亮：正常工作闪烁：正在连接）
POWER	电源指示灯

四、技术参数

参数名称		详细说明
视频	支持标准	HDMI 1.4; HDCP 1.4
	像素带宽	225MHz，全数字
	接口带宽	总计10.2Gbps
	最大支持分辨率	3840*2160@30Hz 可向下兼容
	接口	HDMI-A 接口
	阻抗	100Ω
	推荐HDMI最大输入/输出距离	3840*2160@30Hz 分辨率下不超过5米
红外	接口	3.5mm 立体声音频接口
	信号方向	单向传输
	信号类型类	数字信号
	输入电平载波频率	宽带20~60KHz
KVM	接口	PC 终端：USB-B 迷你USB 键盘鼠标：USB-A标准接口
网络接口	接口	标准 RJ45 接口
网络接口	推荐最远传输距离	Cat5e网线 - 130米； Cat6网线 - 150米
其它	电源	电源适配器：DC 5/1A
	最大功耗	最大 8W
	温度	工作温度：-5℃ ~ +70℃
	湿度	工作湿度：5% ~ 90%
	尺寸	1057126mm
	质保	1年免费质保

五、安装步骤

1.连接信号源和发射端

2.连接接收端和显示设备（如高清电视，拼接屏等）

3.使用五类或六类网线连接发射端和接收端

4.配置红外功能：将红外发射线连接至发射端，红外接收线连接至接收端，随后将红外发射头对准红外接收口以便操控

5.为发射端和接收端接通电源，当指示灯正常亮起时，设备正常运行

六、设备清单

1.HDMI延长器发射端 x1

2.HDMI延长器接收端 x1

3.电源适配器 x1

4.红外发射头 x1

5.红外接收头 x1

6.用户手册 x1
