1080P 20公里 SDI光纤传输器【M-SD100PRO】
*通过光纤长距离地传输3G/HD-SDI视频和音频信号可达20公里；
*支持本地环输出，远端支持二路同步输出；
*可使用背扣电池供电；
*支持全数字无损传输，8通道嵌入式音频视频同步传输；
*支持 PAL/NTSC ；兼容性强，能够自动识别和配置各种显示模式；
*支持即插即用，支持热插拔；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；
一、产品简介
M-SD100光纤延长器通过单根光纤长距离地传输3G/HD- SDI高清视频信号，支持8通道嵌入式音频同步功能；能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的3G/HD- SDI信号延长方式
二、主要特性

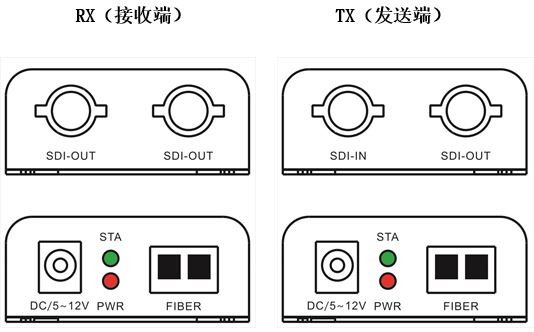

1.通过光纤长距离地传输3G/HD- SDI视频和音频信号，可达3-20公里（默认3公里） 2.高清视频信号分辨率最高可达到1920*1080P@60Hz 3.可使用背扣电池供电，使用更方便 4.支持全数字无损传输，8通道嵌入式音频视频同步传输 5.支持本地环输出；远端支持二路同步输出 6.支持 PAL/NTSC ；兼容性强，能够自动识别和配置各种显示模式 7.支持即插即用，支持热插拔 8.内置自动均衡系统，画面流畅，清晰，稳定 9.内置ESD静电保护电路，全方位保护系统安全 10.安装简单方便，即插即用，无需设置 三、接口说明
端口名称 功能描述 SDI IN/OUT SDI信号输入/输出 Fiber 光纤接口（LC） DC/5~12V 电源适配器输入 指示灯名称 功能描述 PWR 电源指示灯 STA 系统状态指示灯（长亮：工作正常）
四、技术参数
|
参数名称 |
详细说明 | |
|
视频 |
技术规格 |
SMPTE 标准 |
|
视频比特率 |
最大3.2 GB/秒 | |
|
接口 |
BNC | |
|
输入/输出线缆规格 |
≤150m（Belden 1694A 电缆标准） | |
|
视频输入/输出阻抗 |
75Ω | |
|
视频输入/输出电压 |
1Vpp,最小：0.5Vpp/最大：1.5Vpp | |
|
差分增益(10%~90% APL) |
<1% | |
|
SDI支持分辨率 |
625/25 PAL 525/29.97NTSC，525/23.98 NTSC 720P@50，720P@59.94 1080i@23/24/30/50/59.94， 1080P@23.98/24/30/50/60 | |
|
支持SDI规格 |
SMPTE425M3Gb/s Mapping(3G-SDI） SMPTE424M 3Gb/s serial interface(3G-SDI) | |
|
光纤 |
光纤接口 |
LC接口 |
|
光纤类型 |
单模单纤 | |
|
波长 |
单模1310nm；1550nm | |
|
最大传输距离 |
默认标配：3KM；最远可达20KM | |
|
其他 |
电源 |
DC 5~12V/1A |
|
最大功耗 |
MAX 5W | |
|
温度 |
工作温度: -20℃ ~ +70℃ | |
|
湿度 |
工作湿度: 0 ~ 90% | |
|
故障平均间隔时间 |
≥100000小时 | |
|
尺寸 |
82*57*27mm | |

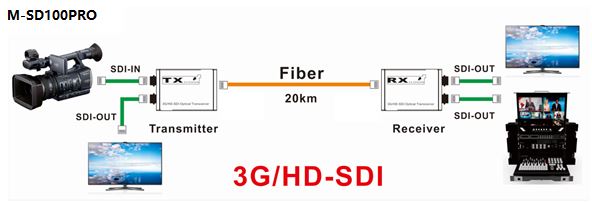

五、安装步骤
1、将SDI信号源接入SDI延长器发送端；输入端口（SDI IN）； 2、将SDI延长器接收端连接到显示设备（如SDI矩阵、直播、监视器等）； 3、使用单模光纤连接发送端与接收端的光纤接口； 4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行
1. 红灯（PWR）不亮或者亮度低；检查电源适配器是否正常 2. 发送端（TX）绿灯（STA）不亮时；检查信号源有没有启动或者有没有输出；长亮表示正常工作 3. 接收端（RX）绿灯（STA）不亮时；检查发送端（TX）的光纤模块接触是否正常；发送端（TX）没有信号过来绿灯（STA）不亮；长亮表示发送端跟接收端正常工作 4. 显示端如没有图像显示检查显示器是否选择正确的通道输入
故障排查：

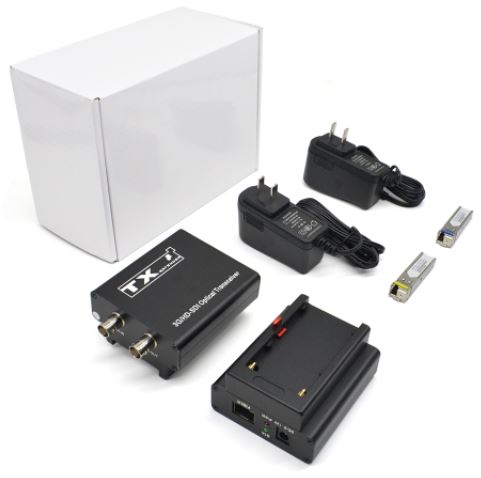

六、设备清单
1. SDI延长器发送端 x1台
2. SDI延长器接收端 x1台
3. 电源适配器 x2个
4. 用户手册 x1本
