二路双向卡侬音频网线传输器
【M-XLRB】
*平衡非平衡切换传输方式，抗共模干扰能力强；
*采用特有的音频扩频隔离技术；
*广播级Hi-Fi级地回路，抗共模干扰能力强；
*无需电源，全天候连续工作，性能稳定可靠；
一、产品简介

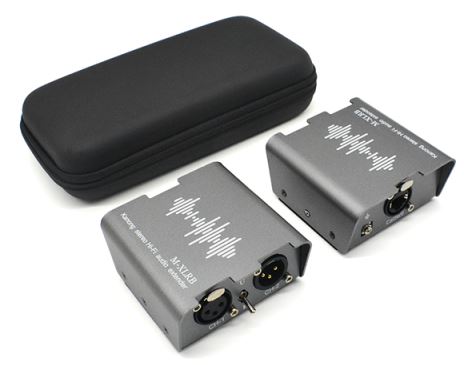

M-XLRB卡侬音频延长器是一款平衡与非平衡切换音频信号双绞线延长设备，该产品具有高保真隔离抗干扰能力，二路双向音频传输距离可达1000米。该产品可应用于游戏机高保真音频设备，机顶盒，HI-FI家庭影院，大屏幕投影视频会议，公共视频广播系统，远程多媒体教育、教室医疗、军事领域，平板视频媒体广告传输演示。
二、主要特性
1.双路卡侬MIC音频双绞线传输 2.采用可平衡与非平衡切换传输方式，抗共模干扰能力强 3.高保真立体音频传输距离可达1000米 4.采用特有的音频扩频隔离技术 5.广播级HI-FI级地回路、地环音频隔离 6.无源要求、全天侯连续工作，性能稳定可靠 7.音频矩阵切换器，音频分配器，音频分配放大器，助推器，音响，麦克风，家庭影院，DVD光盘，录像机，摄像机，混音器和其他商业或消费者模拟设备 三、接口说明

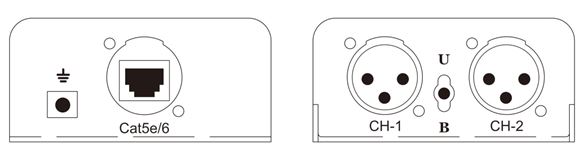

端口名称 功能描述 Cat5e/6 网络接口 CH-1 双向1路卡侬头接口 CH-2 双向2路卡侬头接口 B 平衡 U 非平衡 四、技术参数
功能描述 双路卡侬（M-K02）立体高保真音频传输器 适用范围 高保真分配显示，数字机顶盒， HI-FI家庭影院，大屏幕投影视频会议， 公共视频广播系统，远程多媒体教育、教室医疗、高保真平板视频媒体广告传输演示 带宽 20Hz - 20KHz 输入信号峰值 1.25Vp-p 输入输出阻抗 最小600 欧（信号源） 插入损耗 小于2dB 信号反射率 大于15dB 共模抑制比 大于60dB 传输距离 1000米 信号结果 音频: Pins 1(R) & 2(T),Pins 7(R) & 8(T) 标准双绞线特性 特性阻抗：100 欧 分布电容 20 pf/ft 衰减：6.6 dB/305m @1 MHz 接口特性 2个XLR卡侬接口 1个RJ45网口 适用温度 工作温度:0-55°C 贮存温度：-20°- 85°C 湿度: 0-95% 外壳材料 铁壳 体积(包装) 185*132*85mm 重量 （单位：1对） 600g
五、连接示例
