单路卡侬音频网线传输器
【M-X01P】

*传输距离可达268米；
*非平衡切换传输方式，抗共模干扰能力强；
*支持无源或有源麦克风（48伏幻电同步）；
*采用特有的音频扩频隔离技术；
*广播级Hi-Fi级地回路，抗共模干扰能力强；
*无源要求，全天候连续工作，性能稳定可靠；

产品详细信息：

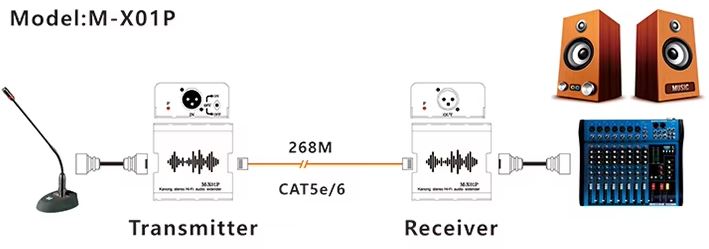

M-X01P卡侬音频传输器是一款非平衡音频信号双绞线延长设备。该产品具有高保真抗隔抗干扰能力，并支持被动式和主动式麦克风传输（48伏幻象电源同步）。该产品可应用于游戏机高保真音频设备，机顶盒，HI-FI家庭影院，大屏幕投影视频会议，公共视频广播系统，远程多媒体教育、教室医疗、平板视频媒体广告传输演示。

1.单路卡侬MIC音频双绞线传输

2.使用非平衡切换传输模式，抗共模干扰能力强

3.支持被动式或主动式麦克风（48伏幻象电源同步），传输距离可达268米

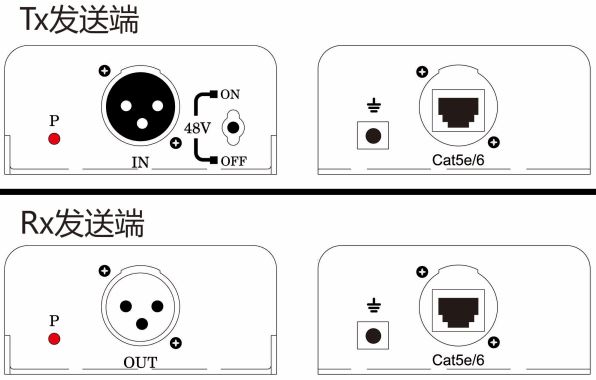

端口名称	功能描述
Cat5e/6	网络接口
IN/OUT	卡侬音频接口
P	电源提示灯
48V/ON	开启48伏输出（注意麦克风是否支持48V幻电）
48V/OFF	关闭48伏输出

功能描述	一路卡侬（M-X01P）立体高保真音频传输器
适用范围	高保真分配显示，数字机顶盒， HI-FI家庭影院，大屏幕投影视频会议，公共视频广播系统，远程多媒体教育、教室医疗、军事领域，高保真平板视频媒体广告传输演示
带宽	20Hz - 20KHz
输入信号峰值	1.25Vp-p
输入输出阻抗	最小600 欧（信号源）
插入损耗	小于2dB
信号反射率	大于15dB
共模抑制比	大于60dB
幻电同步传输距离	268米
信号结构	音频: Pins 1(R) & 2(T),Pins 7 & 8（悬空）电源: Pins 4 & 6（48V）,Pins 3 & 5(GND)
标准双绞线特性	特性阻抗：100 欧分布电容：20 pf/ft 衰减：6.6 dB/305m @1 MHz
接口特性	1个XLR卡侬接口 1个RJ45网口
适用温度	工作温度:0-55°C 贮存温度：-20°- 85°C 湿度: 0-95%
外壳材料	铁壳
体积(包装)	18513285mm
重量（单位：1对）	600g
