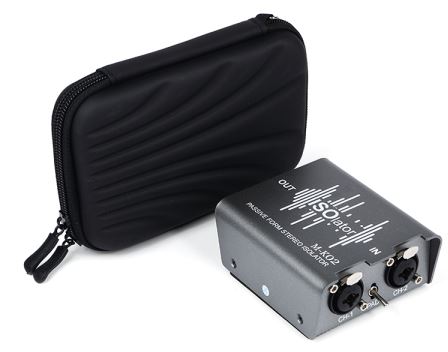

二路卡侬音频隔离器
【M-K02】

一、产品简介

M-K02卡侬音频信号隔离器采用进口坡莫合金材料，使音频完美对接。双路XLR卡侬+6.35输入，双路XRL卡侬输出。支持可平衡信号/非平衡信号输入；平衡信号/非平衡信号输出。设有共地和不共地开关。可以完全隔离两个系统间的电位差，避免由于接地问题造成的交流声干扰，防止过高电位差对设备输入部件的损坏。

该设备可以实现音频信号的安全传输，设备和设备间经过长距离传输不共地产生的噪声；去除摄像机音响设备连接产生的噪音；同声传译设备与调音台连接所产生的噪音；笔记本电脑接调音台产生的噪音；电子乐器连接调音台产生的噪音；设备与设备阻抗不匹配产生的噪声。还适用于大型户外演出，防雷，音响工程，会议，娱乐场所，展览等一系列音响设备系统，是音频系统级联的必备设备。

二、主要特性

1.配备共地开关；
2.支持平衡/非平衡信号输入和输出；
3.解决共地电流噪声；
4.二路卡侬6.35输入，二路卡侬输出；
5.使用进口合金，稳定传输；

三、技术参数

输入阻抗：600Ω （交流阻抗）

输出阻抗：600Ω (交流阻抗)

频率响应：20HZ—20KHZ (±<0.3db ref 1khz)

定损失：<0.7db（ref 1khz 1V rms)

绝缘电阻：DC1000V  100MΩ

隔离电压：AC 50Hz-60Hz  0V—1500V

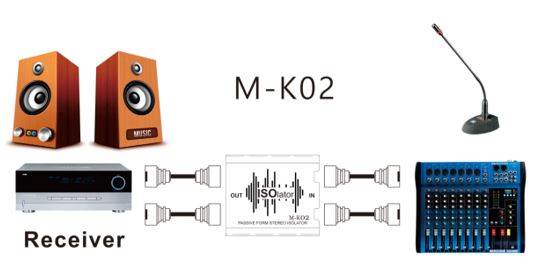

四、连接示例
