3公里 HDMI+KVM光纤传输器【M-HF300U】
*通过光纤长距离地传输HDMI视频和音频信号，可达3公里；
*支持KVM功能，能够使用键盘鼠标操作远端设备；
*支持单向内嵌式独立音频输入及分离音频输出；
*兼容HDMI 1.3标准；
*符合HDCP 1.2标准 – 高带宽数字内容保护技术；
*能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；
一、产品简介
M-HF300U光纤延长器通过单根光纤非压缩长距离地传输高清视频信号，发送端支持本地环输出，支持KVM功能，能够使用键盘鼠标操作远端设备，支持内嵌式音频输入及输出，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式
二、主要特性
1.通过光纤非压缩长距离地传输HDMI视频和音频信号，可达20公里可选（标配3公里）
2.高清视频信号分辨率最高可达到1920*1200P@60Hz;1600X1200@60Hz
3.支持KVM功能，能够使用键盘鼠标操作远端设备
4.支持单向内嵌式独立音频输入及分离音频输出
5.兼容HDMI 1.3标准
6.符合HDCP 1.2标准 – 高带宽数字内容保护技术
7.能够自动识别和配置各种显示模式
8.内置自动均衡系统，画面流畅，清晰，稳定
9.内置ESD静电保护电路，全方位保护系统安全
10.安装简单方便，即插即用，无需设置
三、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
Fiber |
光纤接口（SC/FC） |
|
DC/5V |
电源适配器输入 |
|
A-IN/A-OUT |
音频输入/输出 |
|
KVM IN/KVM OUT |
鼠标键盘信号输入/输出 |
|
指示灯名称 |
功能描述 |
|
F |
系统状态指示灯（闪：通讯中） |
|
S |
视频指示灯（长亮：工作正常） |
|
P |
电源指示灯 |
四、技术参数
参数名称 详细说明 视频 支持协议 HDMI 1.3; HDCP 1.2 像素带宽 165MHz，全数字 接口带宽 总带宽6.75Gbps 支持分辨率 640X480@60Hz; 800X600@60Hz; 1024X768@60Hz; 1280X720@50Hz; 1280X720@60Hz; 1280X768@60Hz; 1280X800@60Hz; 1280X960@60Hz; 1280X1024@60Hz; 1360X768@60Hz; 1400X1050@60Hz; 1440X900@60Hz; 1600X1200@60Hz; 1680X1050 @60Hz; 1920X1200@60Hz; 1920X1080i @60Hz ; 1920X1080 @50Hz; 1920X1080 @60Hz 接口 HDMI-A 阻抗 100Ω 建议HDMI线材最长输入/输出距离小于5米 音频 接口 3.5mm耳机座 信号类型 内嵌式单向立体声 鼠标键盘 USB IN USB-B信号源输入 USB OUT USB-A标准接口 光纤 光纤接口 SC/FC接口（默认SC） 光纤类型 单模单纤 波长 单模1310nm；1550nm 最大传输距离 默认标配：3KM；最远可达80KM 其他 电源 DC 5V/1A 最大功耗 MAX 3W 温度 工作温度: -5℃ ~ +70℃ 湿度 工作湿度: 5% ~ 90% 尺寸 95*73*26mm

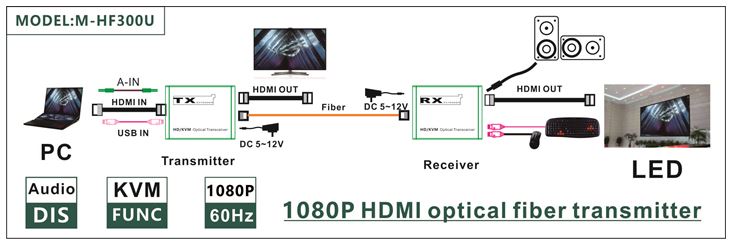

五、安装步骤
1、将HDMI信号源接入HDMI延长器发送端的input，output连接显示设备（如
高清电视机、拼接屏；投影机等）；
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏；投影机等）；
3、使用单模光纤连接发送端与接收端的光纤接口；
4、使用一根3.5公对公音频线连接音频输入端或输出端，实现接口相接；
5、使用USB线将发送端的键盘鼠标信号连接至电脑主机或DVR、NVR，键盘鼠标
连接至接收端；
6、将发送端和接收端接上电源，当指示灯正常亮起（P常亮；S常亮；F快闪），系统正常运行

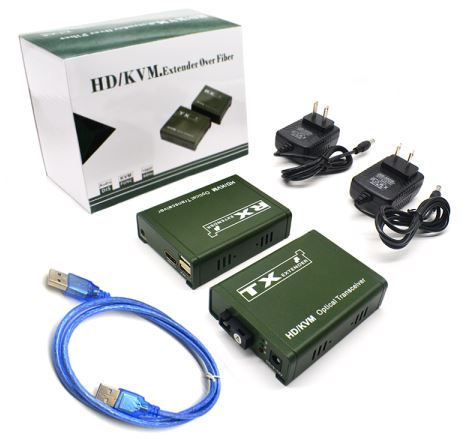

六、设备清单
1.HDMI延长器发送端 x1台 2.HDMI延长器接收端 x1台 3.USB线 x1条 4.电源适配器 x2个 5.用户手册x 1本
