无线HDMI传输器200米带背扣电池【M-HW200PRO】
*通过5.8G无线WIFI传输HDMI视频和音频信号，最长可达200米（656英尺）；

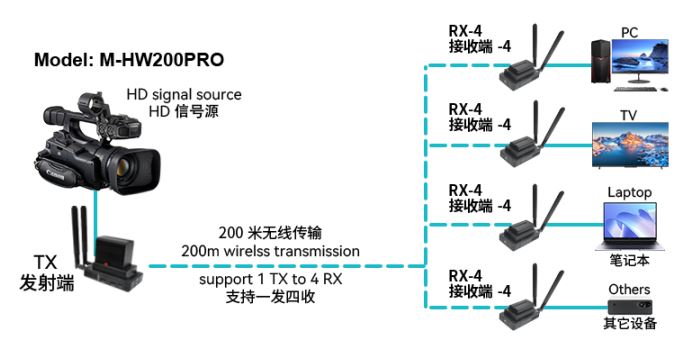

*支持一发一收，最多可支持一发四收；

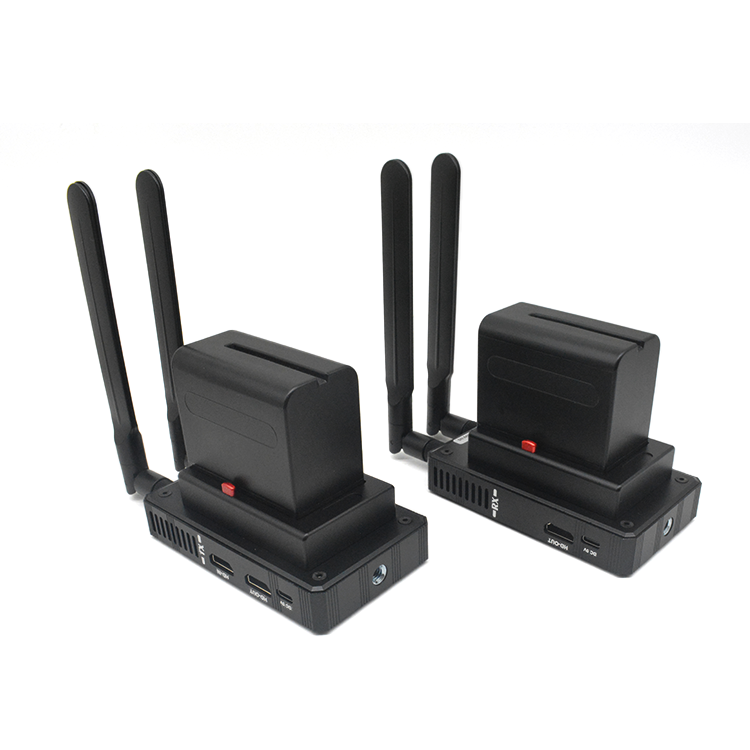

*可通过背扣电池或DC电源接口供电；
*采用专用格式H.264来压缩和解压视频，有效提高传输效率,使播放更流畅；
*兼容HDMI 1.3标准和HDCP 1.2标准 ；
*兼容性强，能够自动识别和配置各种显示模式；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用；
一、产品简介
M-HW200PRO无线图传通过5.8G无线WIFI信号传输高清音视频信号，能使用背扣电池进行供电，从而适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式
二、主要特性 l 通过5.8G无线WIFI传输HDMI视频和音频信号，最长可达200米（656英尺）； l 高清视频信号分辨率最高可达到1920*1080P@60Hz ； l 可使用背扣电池进行供电； l 支持一发一收，最多可支持一发四收； l 采用专用格式H.264来压缩和解压视频，有效提高传输效率，使播放更加流畅性； l 兼容HDMI 1.3标准； l 符合HDCP 1.2标准 – 高带宽数字内容保护技术； l 能够自动识别和配置各种显示模式； l 内置ESD静电保护电路，全方位保护系统安全； l 安装简单方便，即插即用，无需设置。 三、安装步骤

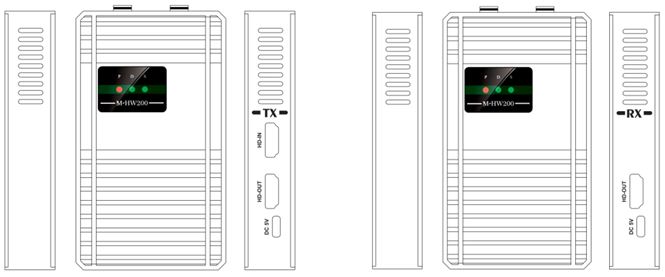

1、将HDMI信号源接入TX的HD-IN端口 2、将RX的HD-OUT端口连接到显示设备（如高清电视机、投影机等） 3、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行 四、接口说明 发射端 接收端 五、技术参数
参数名称 详细说明 视频 支持协议 HDMI 1.3; HDCP 1.2 压缩格式 H.264 像素带宽 165MHz，全数字 接口带宽 6.75Gbps 最大支持分辨率 1920X1080P@60Hz 接口 HDMI-A 阻抗 100Ω 传输延时 0.08秒 建议最大HDMI线输入/输出距离 小于5米，在1920X1080P@60Hz时 WIFI 射频功率 21dbm 无线标准 802.11a、802.11n、802.11ac 信号方向 单向 无线频率 5150~5250MHz、5475~5850MHz 传输距离 空旷环境下200M 调制模式 OFDM 带宽 20MHz 其他 电源 电源适配器：DC 5V 最大功耗 MAX 3W 温度 工作温度：-5℃ ~ +70℃ 湿度 工作湿度：5% ~ 90% 外形尺寸 11.6*6.8*2cm 质保 1年免费保修 六、设备清单

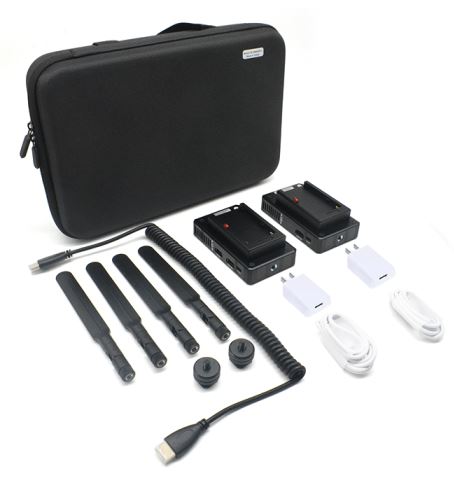

1.HDMI延长器发送端 x1台 2.HDMI延长器接收端 x1台 3.天线 x4根 4.电源适配器 x2个 5.HDMI线 x1条 6.用户手册 x1本 七、配对方式

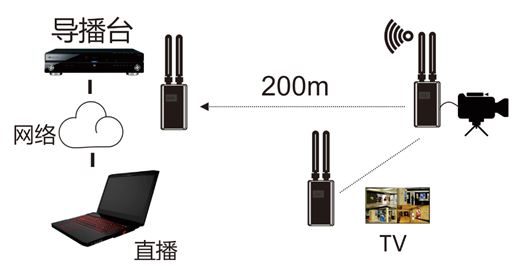

a.一对一时工厂出货前配对好，不需要另外配对； b.一对多时需要按以下步骤配对： 配对前确认同一个环境内把前面已配对的RX机器断电（不断电会导致配对不成功） 1.TX和RX分别上电，等待10-20秒，TX和RX的P（红灯）和D（绿灯）长亮 2.将HDMI线接入RX的HD-OUT，然后把HDMI线另一头接入TX的HD-IN(注意：HDMI线先接RX，再接TX) 3.RX的S（绿灯）会先闪烁2-3秒后长亮，再到TX的S（绿灯）闪烁2-3秒后长亮，然后TX的D（绿灯）不断闪烁，此时表示WIFI配对成功 八、连接图
