3公里 HDMI光纤传输器
【M-HF300】

*高清视频信号分辨率最高可达1920*1080P@60Hz；1600*1200@60Hz；
*通过光纤长距离地传输HDMI视频和音频信号，可达3公里；
*支持单向内嵌式独立音频输入及分离音频输出；
*兼容HDMI 1.3标准和HDCP 1.2标准；
*兼容性强，能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；

产品详细信息：

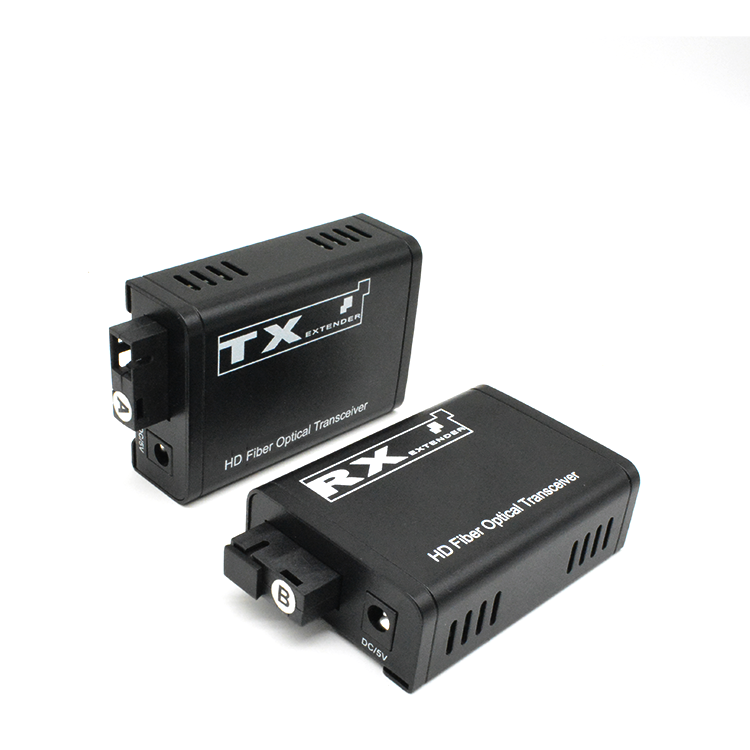

M-HF300U光纤延长器通过单根光纤非压缩长距离地传输高清视频信号，发送端支持本地环输出，支持内嵌式音频输入及输出，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式

1.通过光纤非压缩长距离地传输HDMI视频和音频信号，可达20公里可选（标配3公里）

2.高清视频信号分辨率最高可达到1920*1200P@60Hz;1600X1200@60Hz

3.支持单向内嵌式独立音频输入及分离音频输出

4.兼容HDMI 1.3标准

5.符合HDCP 1.2标准 – 高带宽数字内容保护技术

6.能够自动识别和配置各种显示模式

7.内置自动均衡系统，画面流畅，清晰，稳定

8.内置ESD静电保护电路，全方位保护系统安全

9.安装简单方便，即插即用，无需设置

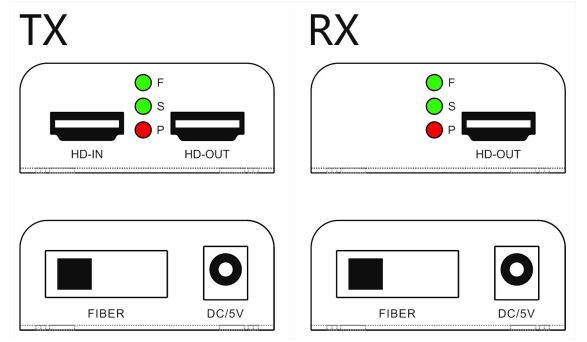

端口名称	功能描述
HDMI IN/OUT	HDMI信号输入/输出
Fiber	光纤接口（SC/FC）
DC/5V	电源适配器输入
指示灯名称	功能描述
F	光纤信号指示灯（闪：通讯中）
S	视频指示灯（亮：工作正常）
P	电源指示灯

参数名称		详细说明
视频	支持协议	HDMI 1.3; HDCP 1.2
	像素带宽	165MHz，全数字
	接口带宽	6.75Gbps
	支持分辨率	640X480@60Hz; 800X600@60Hz; 1024X768@60Hz; 1280X720@50Hz; 1280X720@60Hz; 1280X768@60Hz; 1280X800@60Hz; 1280X960@60Hz; 1280X1024@60Hz; 1360X768@60Hz; 1400X1050@60Hz; 1440X900@60Hz; 1600X1200@60Hz; 1680X1050 @60Hz; 1920X1200@60Hz; 1920X1080i @60Hz ; 1920X1080 @50Hz; 1920X1080 @60Hz
	接口	HDMI-A
	阻抗	100Ω
光纤	光纤接口	SC/FC接口（默认SC）
	光纤类型	单模单纤
	波长	单模1310nm；1550nm
	接口带宽	6.25Gbps
	最大传输距离	默认标配：3KM；最远可达20KM
其他	电源	DC 5V/1A
	最大功耗	MAX 3W
	温度	工作温度: -5℃ ~ +70℃
	湿度	工作湿度: 5% ~ 90%
	尺寸	957326mm

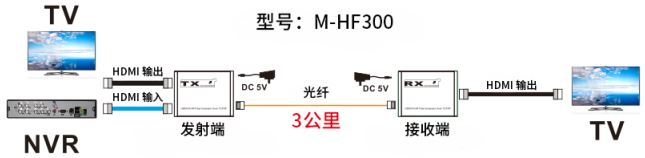

1、将HDMI信号源接入HDMI延长器发送端；
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏；投影机等）；
3、使用单模光纤连接发送端与接收端的光纤接口；
4、将发送端和接收端接上电源，当指示灯正常亮起（P常亮；S常亮；F快闪），系统正常运行。

1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. 电源适配器 x2个
4. 用户手册x 1本
