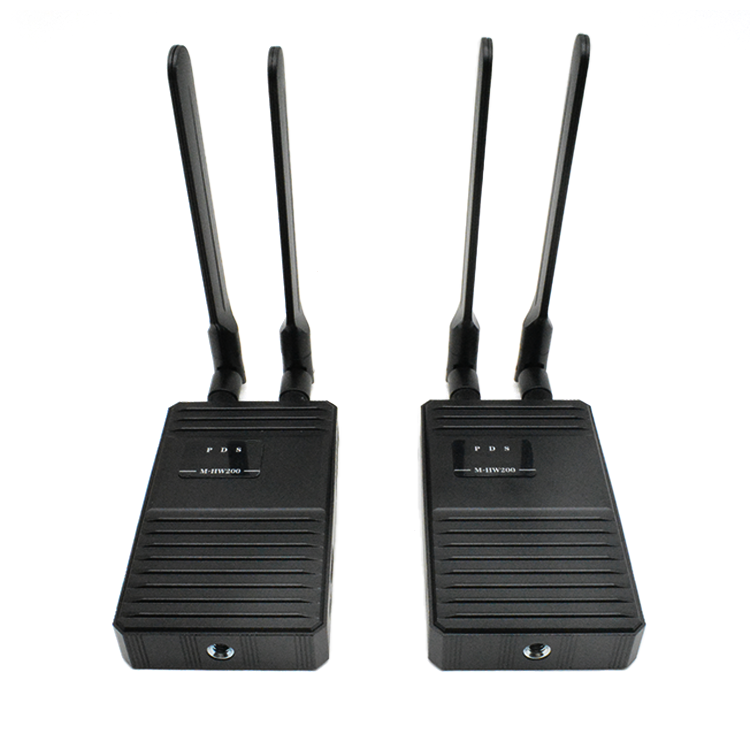

无线HDMI传输器200米
【M-HW200】
*高清视频信号分辨率最高可达到1920*1080P@60Hz；

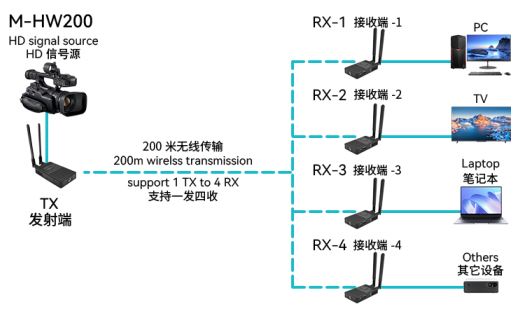

*支持一发一收，最多可支持一发四收；
*采用专用格式H.264来压缩和解压视频，有效提高传输效率，使播放更加流畅性；
*兼容HDMI 1.3标准；
*符合HDCP 1.2标准 – 高带宽数字内容保护技术；
一、产品简介
M-HW200无线图传通过5.8G无线WIFI信号传输高清音视频信号，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。
二、主要特性
l 通过5.8G无线WIFI传输HDMI视频和音频信号，最长可达200米（656英尺）；
l 高清视频信号分辨率最高可达到1920*1080P@60Hz；
l 支持一发一收，最多可支持一发四收；
l 采用专用格式H.264来压缩和解压视频，有效提高传输效率，使播放更加流畅性；
l 兼容HDMI 1.3标准；
l 符合HDCP 1.2标准 – 高带宽数字内容保护技术；
l 能够自动识别和配置各种显示模式；
l 内置ESD静电保护电路，全方位保护系统安全；
l 安装简单方便，即插即用，无需设置。

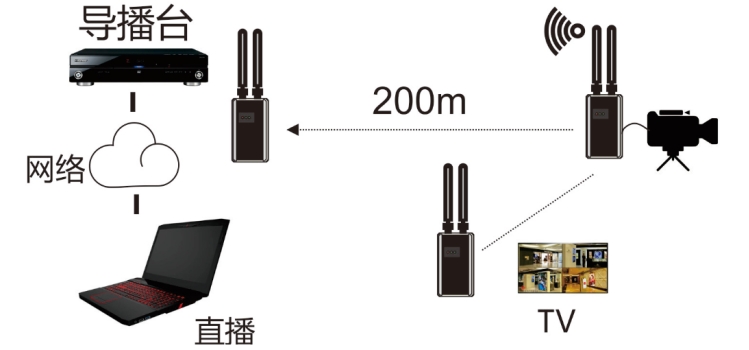

三、安装步骤
1、将HDMI信号源接入TX的HD-IN端口；
2、将RX的HD-OUT端口连接到显示设备（如高清电视机、投影机等）；
3、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

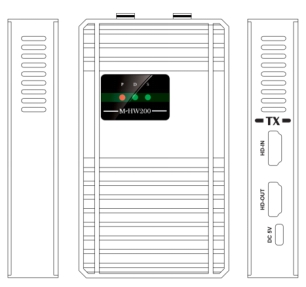

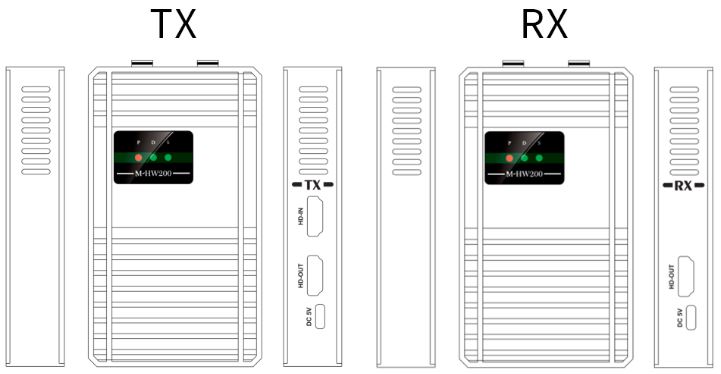

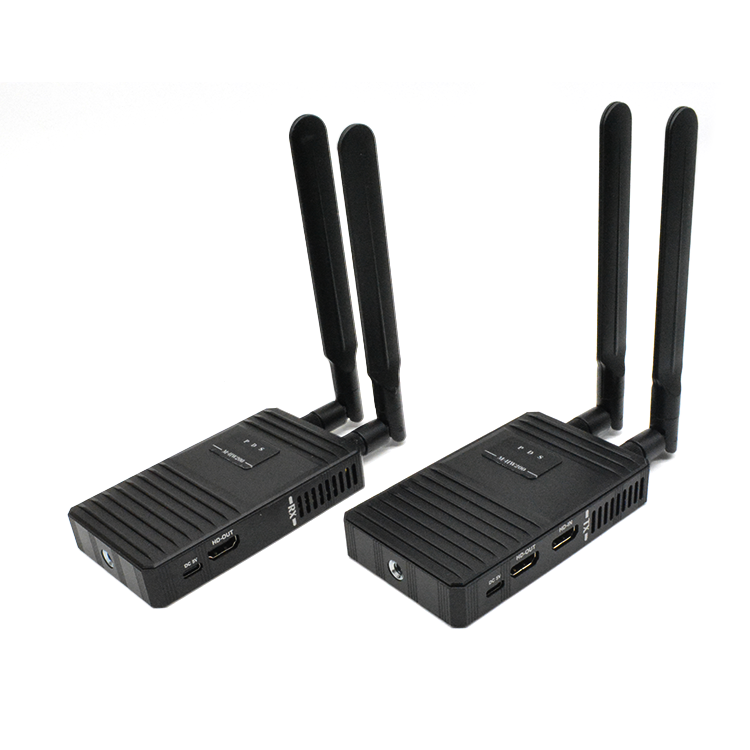

四、接口说明
发送端
接收端
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
DC/5V |
USB Type-c电源输入 |
|
指示灯名称 |
功能描述 |
|
D |
连接指示灯（快闪配对成功） |
|
S |
HDMI信号状态指示灯（常亮） |
|
P |
电源指示灯（常亮） |
五、技术参数
|
参数名称 |
详细说明 | |
|
视频 |
支持协议 |
HDMI 1.3; HDCP 1.2 |
|
压缩格式 |
H.264 | |
|
像素带宽 |
165MHz，全数字 | |
|
接口带宽 |
6.75Gbps | |
|
最大支持分辨率 |
1920X1080P@60Hz | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
传输延时 |
0.08秒 | |
|
建议最大HDMI线输入/输出距离 |
小于5米，在1920X1080P@60Hz时 | |
|
WIFI |
射频功率 |
21dbm |
|
无线标准 |
802.11a、802.11n、802.11ac | |
|
信号方向 |
单向 | |
|
无线频率 |
5150~5250MHz、5475~5850MHz | |
|
传输距离 |
空旷环境下200M | |
|
调制模式 |
OFDM | |
|
带宽 |
20MHz | |
|
其他 |
电源 |
电源适配器：DC 5V |
|
最大功耗 |
MAX 3W | |
|
温度 |
工作温度：-5℃ ~ +70℃ | |
|
湿度 |
工作湿度：5% ~ 90% | |
|
外形尺寸 |
11.6*6.8*2cm | |
|
质保 |
1年免费保修 | |

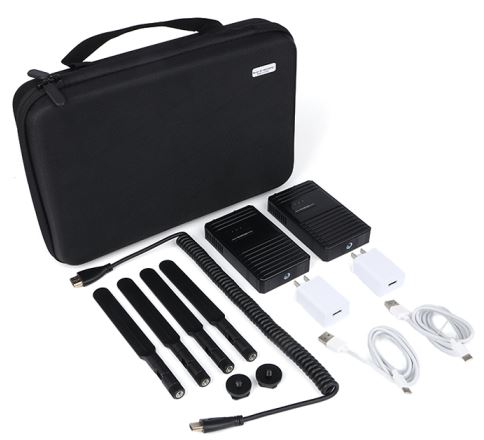

六、设备清单
1. HDMI延长器发送端x1台 2. HDMI延长器接收端x1台
3. 天线x4根 4.电源适配器 x2个
5. HDMI线x1条 6.用户手册x 1本
