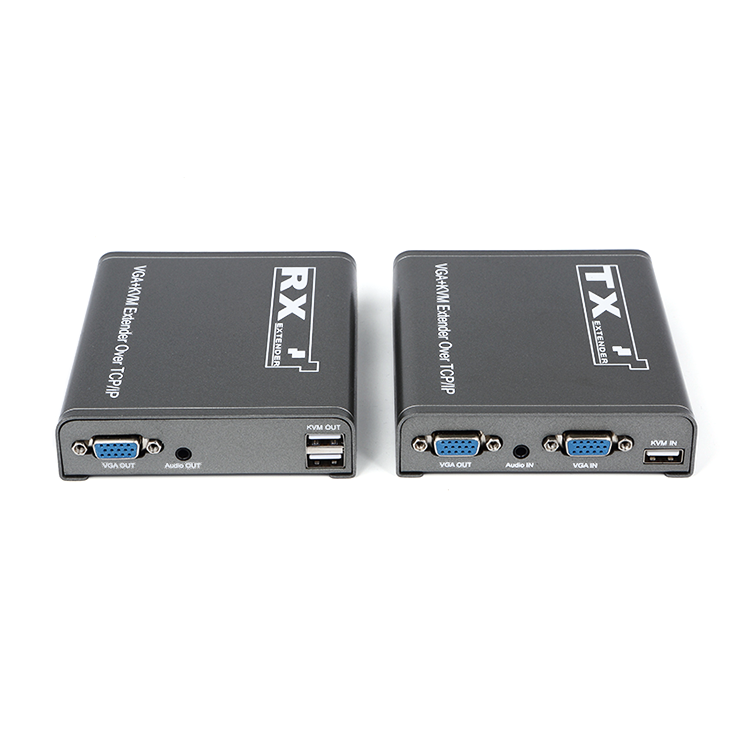

VGA+KVM光纤传输器
【M-VF100U】
高清视频信号分辨率最高可达到1920*1080P@60Hz；
支持通过光纤交换机实现多发多收应用（实现15*15矩阵功能）；
支持KVM功能，能够使用键盘鼠标操作远端设备；
支持外嵌立体声音频输入/输出；
支持本地端VGA输出；
一、产品简介
M-VF100U延长器通过单根光纤长距离地传输VGA高清视频信号，支持KVM功能，能够使用键盘鼠标操作远端设备；同时支持独立音频输入/输出功能，能够适应多种复杂的应用环境；支持光纤交换机该设备实现一对多或者多进多出功能；拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的VGA信号光纤传输。
二、主要特性
l 通过光纤长距离地传输VGA视频和音频信号，可达20公里；
l 高清视频信号分辨率最高可达到1920*1080P@60Hz；

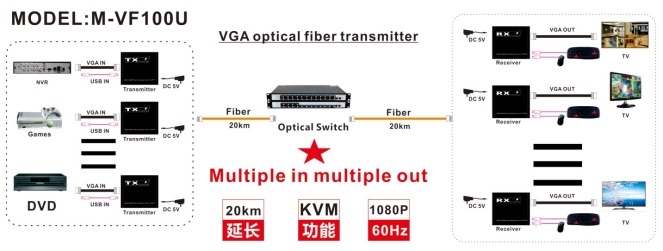

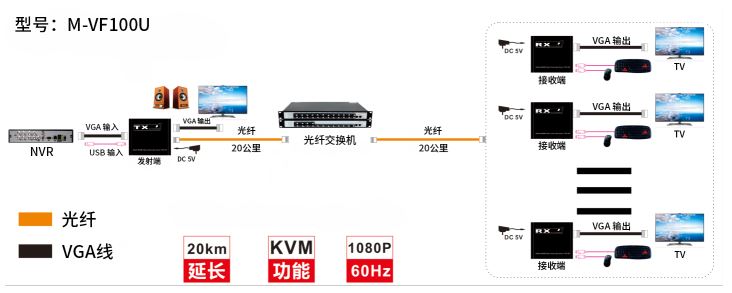

l 支持通过光纤交换机实现多发多收应用（实现15*15矩阵功能）；
l 支持KVM功能，能够使用键盘鼠标操作远端设备；
l 支持外嵌立体声音频输入/输出；
l 支持本地端VGA输出；
l 能够自动识别和配置各种显示模式；
l 内置自动均衡系统，画面流畅，清晰，稳定；
l 内置ESD静电保护电路，全方位保护系统安全；
l 安装简单方便，即插即用，无需设置
三、技术参数 参数名称 详细说明 视频 信号类型 VGA视频信号 像素带宽 380MHz 支持分辨率 640x480 60Hz/800x600 60Hz/1024x768 60Hz/ 1280x720 60Hz/1280x1024 60Hz/1360x768 60Hz/1920x1080 60Hz/1400x1050 60Hz/ 1440x1050 60Hz/1440x900 60Hz/1920x1200 60Hz/1920x1080 60Hz/1920x1080i 60Hz/ 1920x1080 50Hz/1920x1080i 50Hz 阻抗 75Ω 音频 接口 3.5mm立体声音频插座 信号类型 立体声 键盘/鼠标 接口 电脑端：USB母座 键盘鼠标端：USB母座 光纤 光纤接口 SC/FC接口 光纤类型 单模 波长 单模1310nm；1550nm 接口带宽 6.25Gbps 最大传输距离 默认标配：20KM；最远可达80KM 其他 电源 DC 5V/1A 最大功耗 MAX 5W 温度 工作温度: -5℃ ~ +70℃ 湿度 工作湿度: 5% ~ 90% 尺寸 126*102*28mm *通道调整—低位通道1-15：按ID按钮将通道从1切换到15 1.ID按键：单击切换通道ID 2.通道由1/2/4/8组成15路ID；单击ID按键切换1~15路

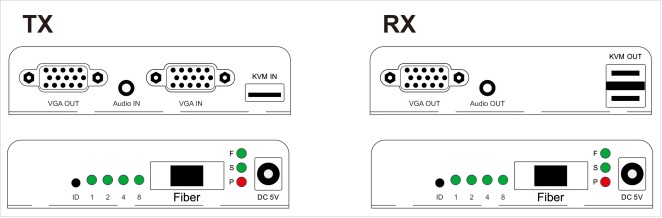

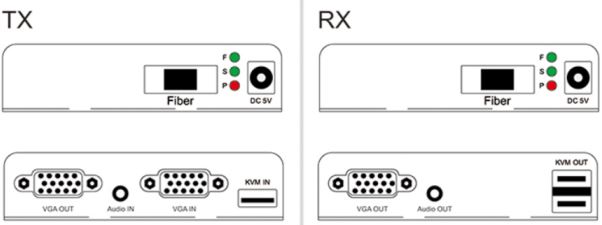

四、接口说明
|
端口名称 |
功能描述 |
|
VGA IN/OUT |
VGA信号输入/输出 |
|
KVM IN/OUT |
KVM 信号输入/输出 |
|
Fiber |
光纤接口（SC/FC） |
|
ID |
通道切换按键 |
|
Audio IN/OUT |
音频信号输入/输出 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
P |
电源指示灯 |
|
S |
系统状态指示灯（亮：工作正常，闪：通讯中） |
|
F |
光纤状态提示灯（亮：光纤连接，不亮：光纤不通） |
|
1/2/4/8 |
对应通道ID提示 |

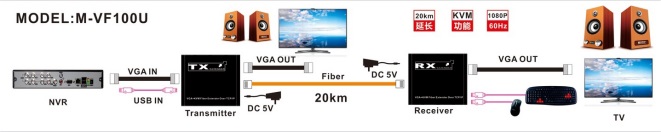

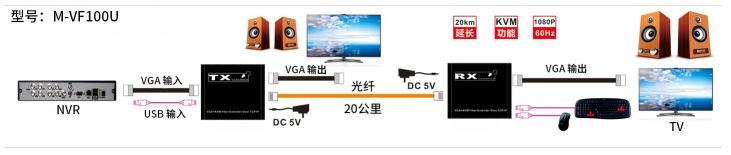

五、安装步骤
1、将VGA信号源接入VGA延长器发送端；
2、将VGA延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用单模光纤连接发送端与接收端的光纤接口；
4、使用一根3.5公对公音频线接口连接输入/输出；
5、用USB数据线将发送端的键盘鼠标信号连接至电脑主机，USB键盘鼠标连接至接收端；
6、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

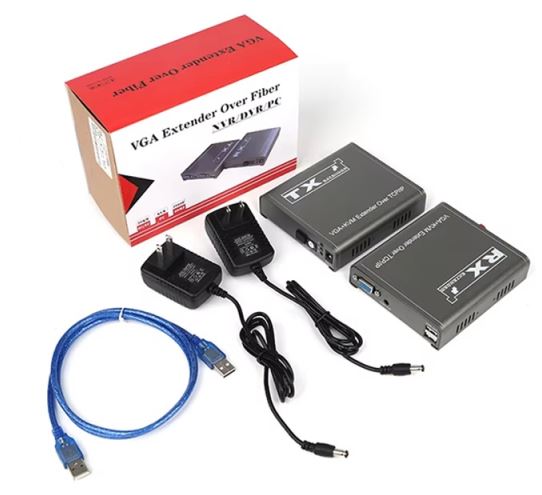

六、设备清单 1. VGA延长器发送端x1台 2. VGA延长器接收端x1台 3. USB线x1条 4. 电源适配器 x2个 5. 用户手册x 1本
