RCA音频光纤传输器
【M-AF02】
2. 高速同步数字传输技术；
3. 采用光学动态技术使用时无需调节；
4. 无电磁干扰、无射频干扰、无地电流；
5. 保障恶劣电磁环境安全传输。
一、产品简介
M-AF02数字式双路音频光端机，可以使用一根光纤实现传输二路正向音频信号。音频信号采用24bit/96KHZ数字采样确保高保真传输；全数字光传输通道，确保高质量的信号传输。
该产品可应用于游戏机高保真音频设备、机顶盒、HI-FI家庭影院、大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、教室医疗、军事领域、平板视频媒体广告传输演示等。
二、主要特性
1. 双路单向RCA音频光纤传输，距离默认20KM（0-120KM可选）；
2. 高速同步数字传输技术；
3. 采用光学动态技术使用时无需调节；
4. 无电磁干扰、无射频干扰、无地电流；
5. 保障恶劣电磁环境安全传输。
三、接口说明
TX RX 端口名称 功能描述 L/R RCA音频信号输入/输出 Fiber 光纤接口 DC/5V 电源适配器输入 指示灯名称 功能描述 PWR 电源指示灯 STA 系统状态指示灯（亮：工作正常，闪：通讯中）
四、技术参数
|
参数名称 |
详细说明 | |
|
音频特性 |
音频输入阻抗 |
10K |
|
音频输出阻抗 |
600Ω | |
|
接口模式 |
非平衡接口 | |
|
输入输出幅度比 |
1/1 | |
|
频率响应 |
20HZ-20KHZ | |
|
音频采样速率 |
24bit/96KHZ | |
|
信噪比 |
≥75dB | |
|
音频接口 |
RCA头 | |
|
光学特性 |
传输波长 |
TX：1310nm、RX:1550nm |
|
光接口 |
FC/SC（默认SC标配） | |
|
发射光功率 |
Max 10dB/20KM | |
|
接收灵敏度 |
-35@155MB/S | |
|
光学动态范围 |
-39dB~-42dB | |
|
光学允许最大链损 |
25dB | |
|
传输距离 |
20KM(单模) | |
|
技术指标 |
电源 |
DC 5V/1A |
|
功耗 |
4.8W @ DC5V | |
|
温度 |
工作温度: -20 ℃-+80℃ | |
|
湿度 |
工作湿度: 0 - 95% （无冷凝） | |
|
均无故障工作时间（MTBF） |
大于10 万小时 | |
|
尺寸 |
95*73*26mm | |

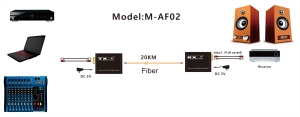

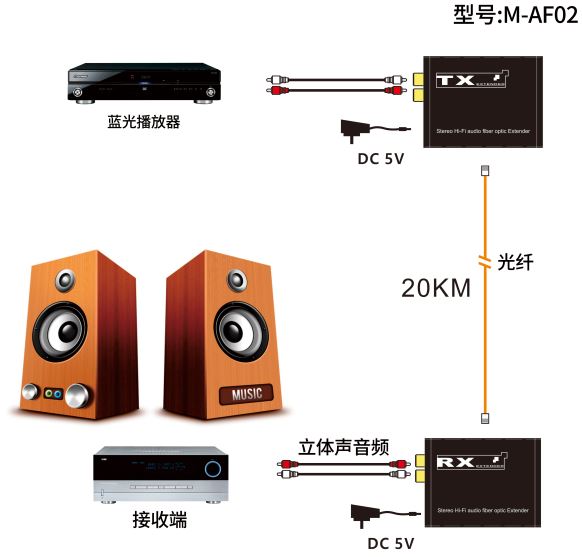

五、安装步骤
1、将音频信号源接入RCA音频光纤延长器发送端；
2、将RCA音频光纤延长器接收端连接到音响、功放等；
3、使用一根光纤线连接发送端与接收端的光纤接口；
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

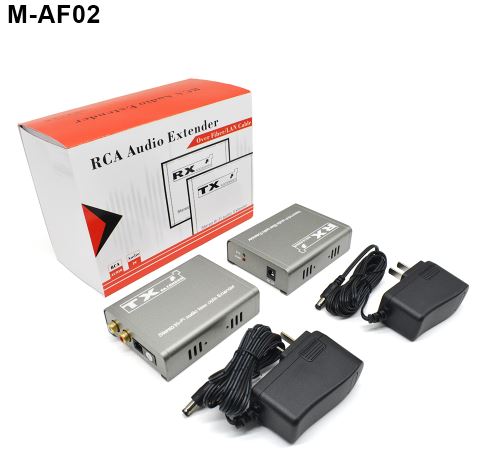

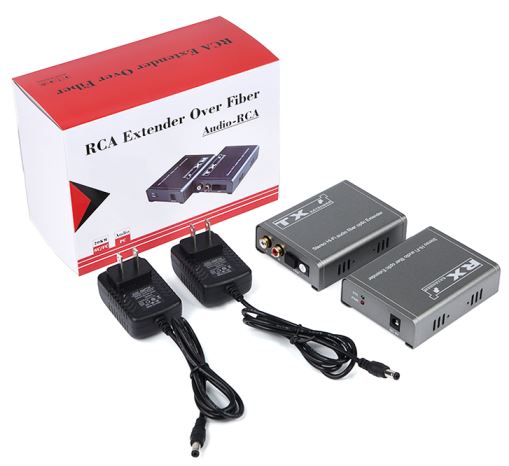

六、设备清单
1. RCA音频光纤延长器发送端x1台
2. RCA音频光纤延长器接收端x1台
3. 电源适配器 x2个
4. 用户手册x 1本
