HDMI+KVM光纤传输器
【M-HF100U】
*高清视频信号分辨率最高可达到1920*1080P@60Hz；
*支持通过光纤分路器或光纤交换机实现一发多收（实现分配功能）；
*支持KVM功能，能够使用键盘鼠标操作远端设备；
*支持外接远程红外控制（20KHz~60KHz）；
*支持本地HDMI环输出；
一、产品简介
M-HF100U延长器通过单根光纤长距离地传输高清视频信号，支持KVM功能，能够使用键盘鼠标操作远端设备；同时支持外接红外遥控功能，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。
二、主要特性
l 通过光纤长距离地传输HDMI视频和音频信号，可达20公里；
l 高清视频信号分辨率最高可达到1920*1080P@60Hz；

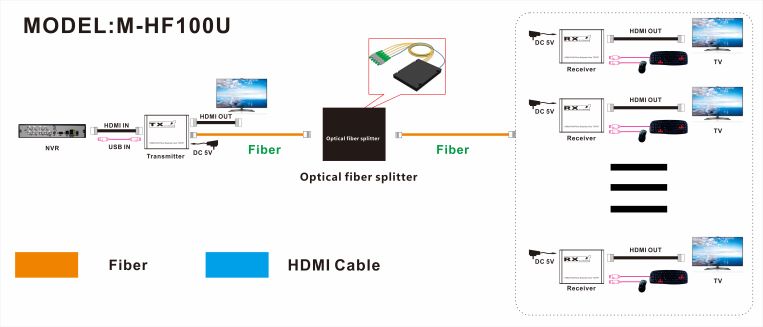

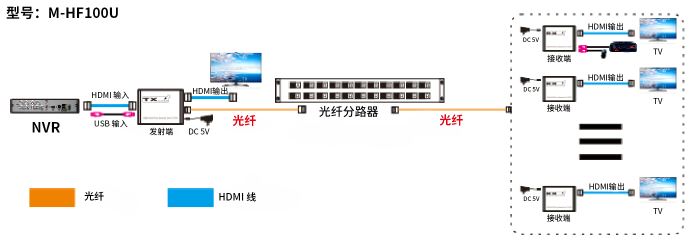

l 支持通过光纤分路器或光纤交换机实现一发多收（实现分配功能）；
l 支持KVM功能，能够使用键盘鼠标操作远端设备；
l 支持外接远程红外控制（20KHz~60KHz）；
l 兼容HDMI 1.3标准；
l 符合HDCP 1.2标准 – 高带宽数字内容保护技术；
l 能够自动识别和配置各种显示模式；
l 内置自动均衡系统，画面流畅，清晰，稳定；
l 内置ESD静电保护电路，全方位保护系统安全；
l 安装简单方便，即插即用，无需设置；
三、接口说明
端口名称 功能描述 HDMI IN/OUT HDMI信号输入/输出 KVM IN/OUT KVM 信号输入/输出 Fiber 光纤接口（SC/FC） IR TX/RX 红外输入/输出 DC/5V 电源适配器输入 指示灯名称 功能描述 PWR 电源指示灯 STA 系统状态指示灯（亮：工作正常，闪：通讯中）
四、技术参数
|
参数名称 |
详细说明 | |
|
视频 |
支持协议 |
HDMI 1.3; HDCP 1.2 |
|
像素带宽 |
165MHz，全数字 | |
|
接口带宽 |
6.75Gbps | |
|
最大支持分辨率 |
1920X1080P@60Hz | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
键盘/鼠标 |
接口 |
电脑端：USB-B母座 键盘鼠标端：USB-A标准接口 |
|
红外 |
接口 |
3.5mm座子 |
|
信号方向 |
单向 | |
|
信号类型 |
全数字 | |
|
红外线范围 |
20KHz~60KHz | |
|
光纤 |
光纤接口 |
SC/FC接口 |
|
光纤类型 |
单模 | |
|
波长 |
单模1310nm；1550nm | |
|
最大传输距离 |
默认标配：20KM；最远可达80KM | |
|
其他 |
电源 |
DC 5V/1A |
|
最大功耗 |
MAX 5W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |
|
尺寸 |
126*102*28mm | |
五、安装步骤

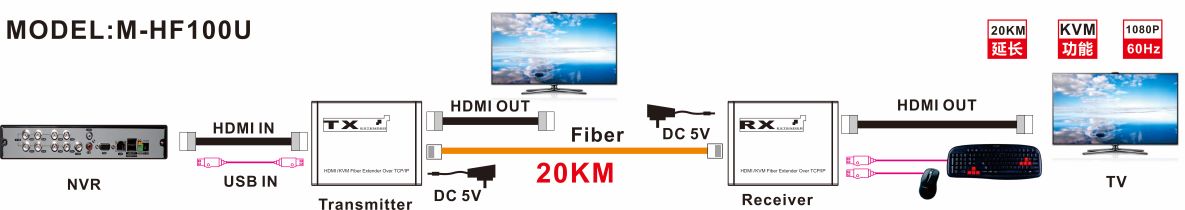

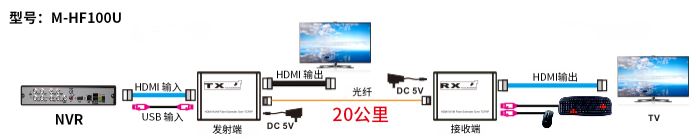

1、将HDMI信号源接入HDMI延长器发送端；
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用单模光纤连接发送端与接收端的光纤接口；
4、使用一根发射线或接收线与IR IN或IR OUT接口相连；
5、用USB数据线将发送端的键盘鼠标信号连接至电脑主机，USB键盘鼠标连接至接收端；
6、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。
六、设备清单

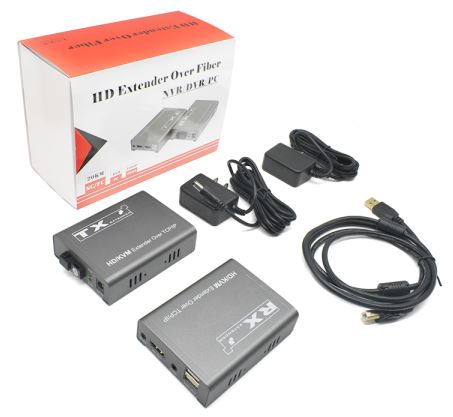

1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. USB线x1条
4. 红外线 x 1对
5. 电源适配器 x2个
6. 用户手册x 1本
