86-HDMI 双面板延长器
【M-HD60BP】
一、产品简介
这款86双面板HDMI延长器能将蓝光DVD、播放器、PC等设备通过Cat5e/6网线（建议使用六类网线）传输，最高支持分辨率1080P，传输距离最远可达60米，支持红外传输。本产品稳定，安装简单，是一款实用性很高的延长器，可以用在重大的工程项目、会议厅等场所
二、主要特性
1. 86面板式HDMI信号通过网线长距离地传输HDMI视频和音频信号，1080P最长可达60米；
2. 高清视频信号分辨率最高可达到1920*1080P@60Hz；
3. 采用专用格式来压缩和解压视频，有效提高传输效率，保证播放的流畅性；
4. 兼容HDMI 1.3标准；
5. 支持单边POC供电5V1A；
6. 支持红外传输功能；
7. 能够自动识别和配置各种显示模式；
8. 内置自动均衡系统，画面流畅，清晰，稳定；
9. 内置ESD静电保护电路，全方位保护系统安全；
10. 安装简单方便，即插即用，无需设置

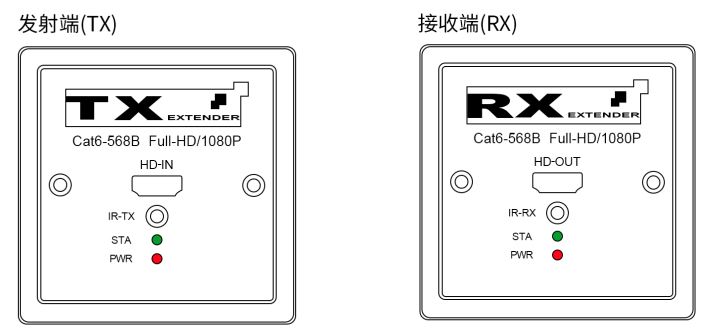

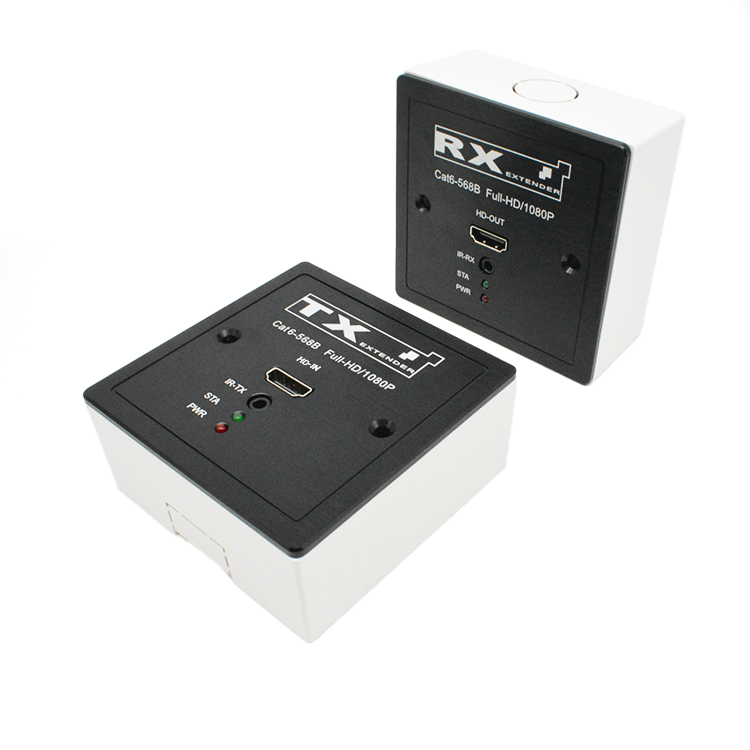

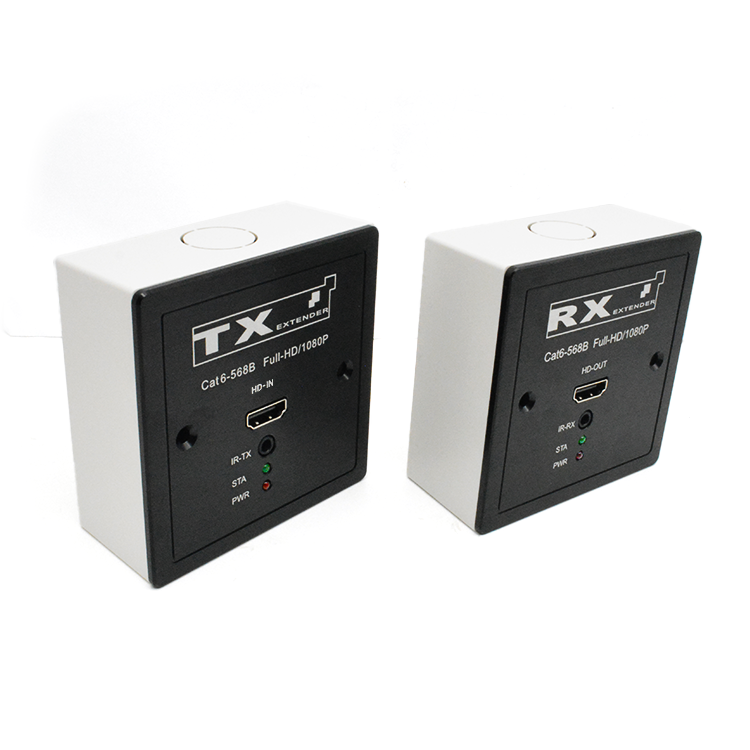

三、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
Cat5e/6 |
网络接口 |
|
IR TX/RX |
红外输入/输出 |
|
DC/5V |
电源适配器输入（POC单边供电） |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯 |
四、技术参数
|
传送距离 |
CAT6：60米 |
|
HDMI 输入/输出 |
1080p/1080i/720p/576p/576i/480p/480i@24/50/60Hz |
|
输入/输出音频格式支持 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
最大传输带宽 |
6.75Gbps |
|
输入视频信号 |
0.5~1.5Volts p-p |
|
输出DDC 信号 |
5Volts p-p (TTL) |
|
HDMI输入输出线长 |
≤15m AWG26 HDMI 1.3线材 |
|
最大工作电流 |
400毫安 |
|
电源适配器规格 |
Input: AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1 A |
|
工作温度范围 |
(-15 to +75℃) |
|
工作湿度范围 |
5 to 90%RH (不凝结) |
|
体积 (L x W x H) |
86*86mm |

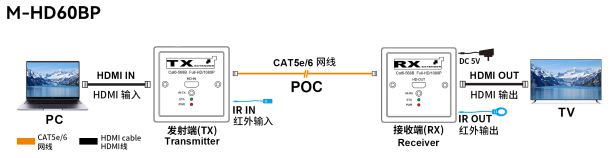

五、安装步骤
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用超5类网线或6类网线连接发送端与接收端的网络接口；
4、使用红个发射线或接收线与IR IN或IR OUT接口相连；
5、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

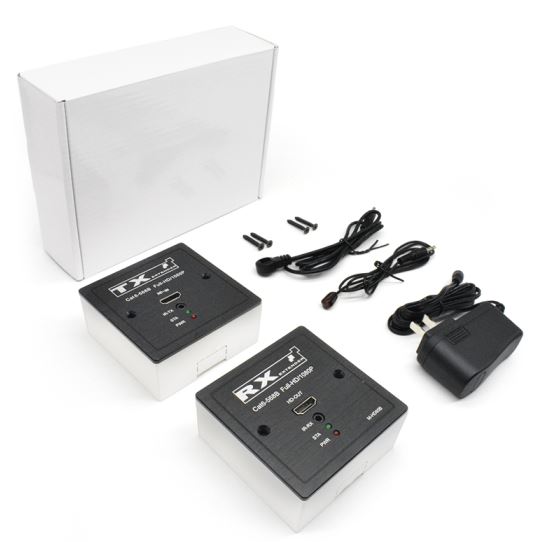

六、设备清单
1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. 5V2A电源适配器 x1个
4. 红外线 x 1对
5. 用户手册x 1本
