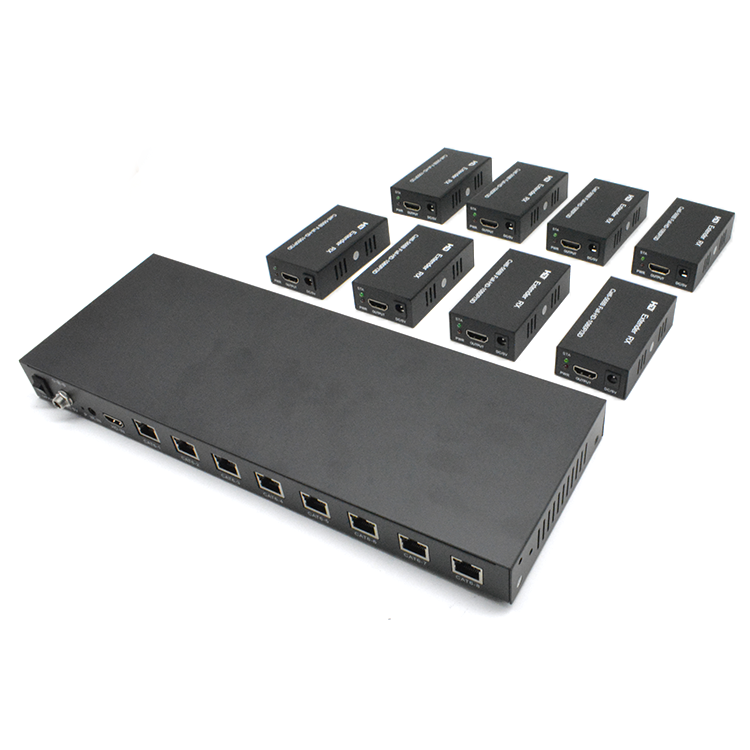

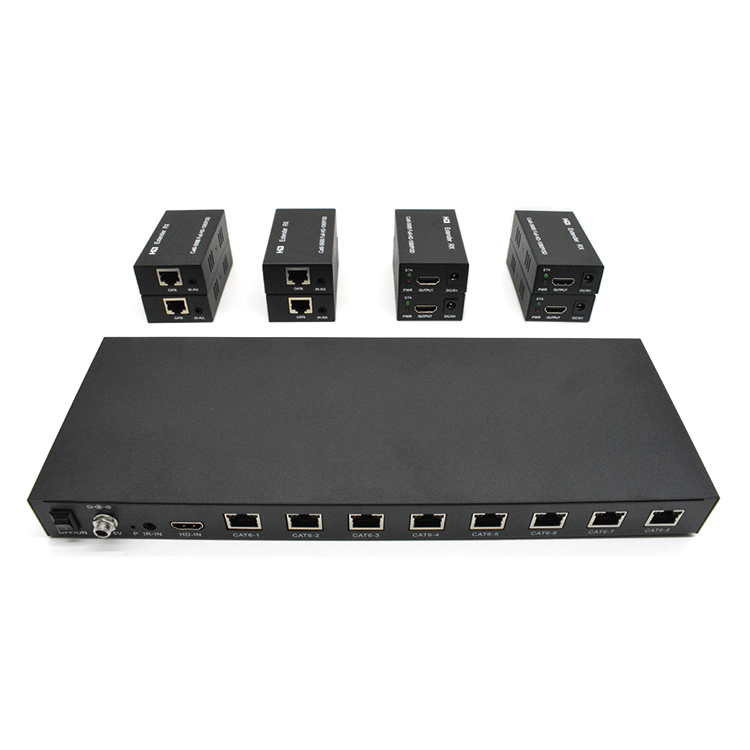

8路HDMI延长器
【M-HD608】

本公司所生产设备为以下应用提供解决方案:如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
1、支持HDMI1.3
2、兼容HDCP 1.2协议
3、网线符合IEEE-568B标准
4、支持3D;支持POC/支持红外传输功能(可选);
5、支持视频输入:/1080p/1080i/720p/576p/576i/480p/480i @24/50/60fps
6、信号传输:八条Cat 5e或者Cat 6e线(推荐使用)替代HDMI线,接收器和发射器之间线缆最长可达50米
7、支持视频输出: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
8、支持音频格式:支持无压缩音频双声道音频传输,例如LPCM.
9、无信号损失
10、安装简单



|

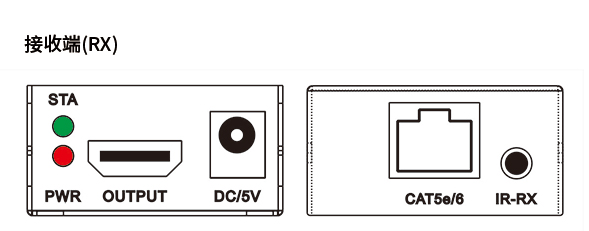

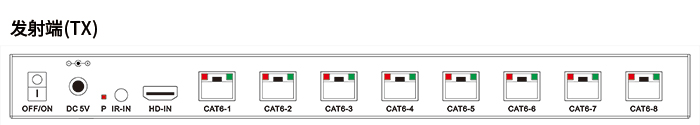

端口名称 |
功能描述 |
|
HD-IN |
HDMI信号输入 |
|
OUTPUT |
HDMI信号输出 |
|
CAT6-1--8 |
网线接口 |
|
IR-IN |
红外功能输入(TX) |
|
IR-RX |
红外功能输出(RX) |
|
OFF/ON |
开关机 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA(绿色灯) |
系统状态指示灯(亮:工作正常) |
注意:
为了达到更好的图像传输质量,请选择CAT-6e网线。
低质量的网线,不能达到最好的视频传输效果以及传输距离。
如果产品传输的距离不能达到50米,请先检查网线的质量。

|
传输距离 |
最远50米 |
|
HDMI 输入 |
24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
|
输入音频格式支持 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
HDMI 输出 |
24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
|
输出音频格式支持 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
红线(可选) |
接口3.5mm;信号单向;红外线范围38kHz |
|
最大传输带宽 |
6.75Gbps |
|
输入视频信号 |
0.5~1.5Volts p-p |
|
输出DDC 信号 |
5Volts p-p (TTL) |
|
HDMI输入输出线长 |
≤10m AWG26 HDMI 1.3线材 |
|
最大工作电流 |
400毫安 |
|
电源适配器规格 |
Input: AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A |
|
工作温度范围 |
(-15 to +70℃) |
|
工作湿度范围 |
5 to 90%RH (不凝结) |
|
体积 (L x W x H) |
323*120*32mm 81*45*23mm(*8) |
|
重量(一对) |
1.9千克 |

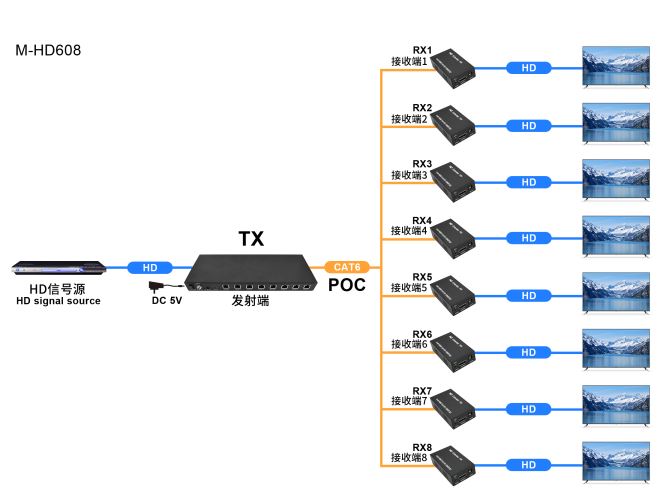

1、将HDMI信号源接入HDMI延长器发送端
2、将HDMI延长器接收端连接到显示设备(如高清电视机、拼接屏等)
3、使用超5类网线或超6类网线连接发送端与接收端的网线接口
4、将发送端和接收端接上电源,当指示灯正常亮起,系统正常运行。

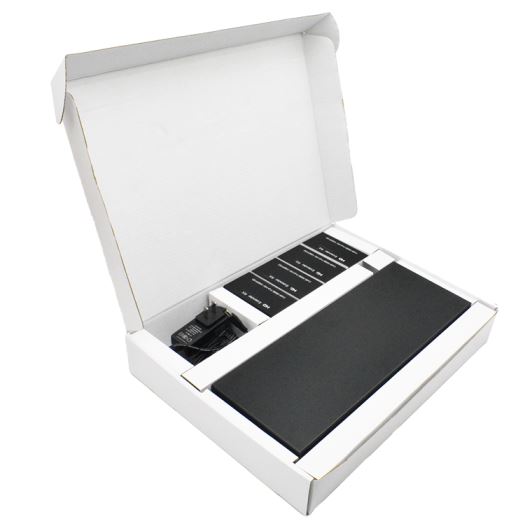

2. HDMI延长器接收端 x8 台
3. 电源适配器 x1 个
4. 红外线 x1发8收 (可选)
5. 用户手册 x1 本
