4K HD无线传输器
【M-HW100】

*高清视频信号分辨率最高可达到4K@30Hz； *通过5.8G无线WIFI传输HDMI视频和音频信号，最长可达150米（492英尺）； *支持一发一收，最多可支持一发四收； *可通过背扣电池或DC电源接口供电； *采用专用格式H.264来压缩和解压视频，有效提高传输效率, 使播放更流畅； *兼容HDMI 1.3标准和HDCP 1.2标准； *兼容性强，能够自动识别和配置各种显示模式； *内置ESD静电保护电路，全方位保护系统安全； *安装简单方便，即插即用

产品详细信息：

M-HW100无线图传通过5.8G无线WIFI信号传输高清音视频信号，最高支持4K@60Hz 分辨率，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。

*高清视频信号分辨率最高可达到4K@30Hz；
*通过5.8G无线WIFI传输HDMI视频和音频信号，最长可达150米（492英尺）；

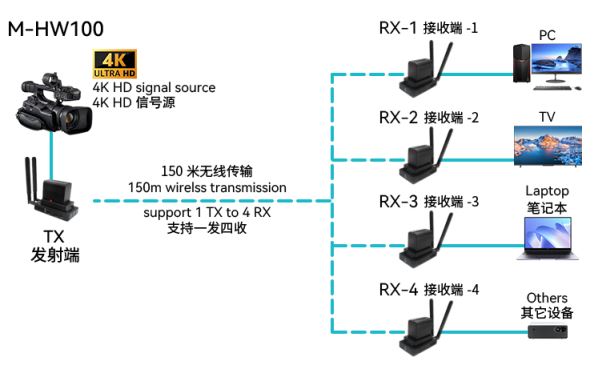

*支持一发一收，最多可支持一发四收；
*可通过背扣电池或DC电源接口供电；
*采用专用格式H.264来压缩和解压视频，有效提高传输效率, 使播放更流畅；
*兼容HDMI 1.3标准和HDCP 1.2标准；
*兼容性强，能够自动识别和配置各种显示模式；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用

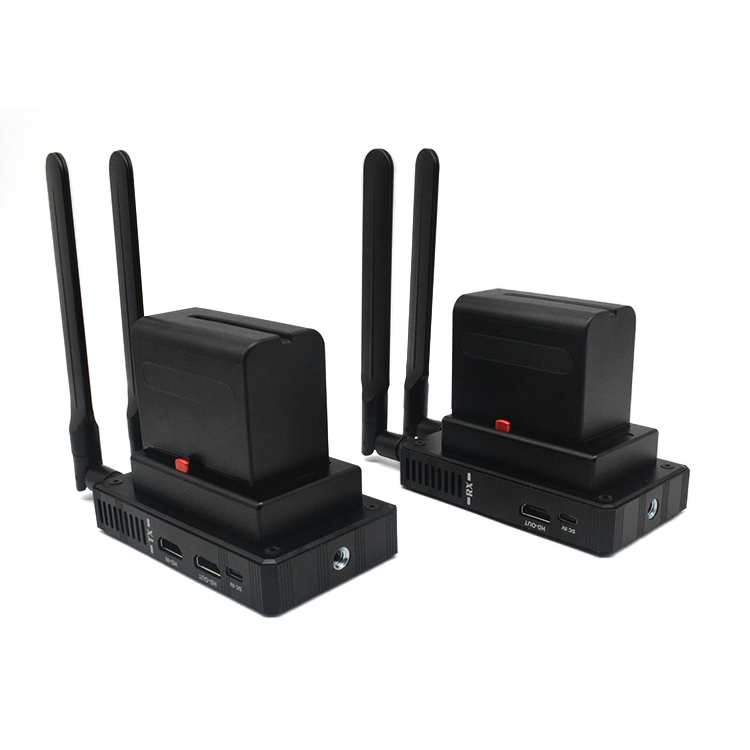

端口名称	功能描述
HDMI IN/OUT	HDMI信号输入/输出
DC/5V	USB Type-c电源输入
指示灯名称	功能描述
D	连接指示灯（快闪配对成功）
S	HDMI信号状态指示灯（常亮）
P	电源指示灯（常亮）

参数名称		详细说明
视频	支持协议	HDMI 1.3; HDCP 1.2
	压缩格式	H.264
	像素带宽	165MHz，全数字
	接口带宽	6.75Gbps
	最大支持分辨率	4K*2K@30Hz
	接口	HDMI-A
	阻抗	100Ω
	传输延时	0.08秒
	建议最大HDMI线输入/输出距离	小于5米，在4K*2K@30Hz时
WIFI	射频功率	21dbm
	无线标准	802.11a、802.11n、802.11ac
	信号方向	单向
	无线频率	5150~5250MHz、5475~5850MHz
	传输距离	空旷环境下200M
	调制模式	OFDM
	带宽	20MHz
其他	电源	电源适配器：DC 5V
	最大功耗	MAX 3W
	温度	工作温度：-5℃ ~ +70℃
	湿度	工作湿度：5% ~ 90%
	外形尺寸	11.66.82cm
	质保	1年免费保修

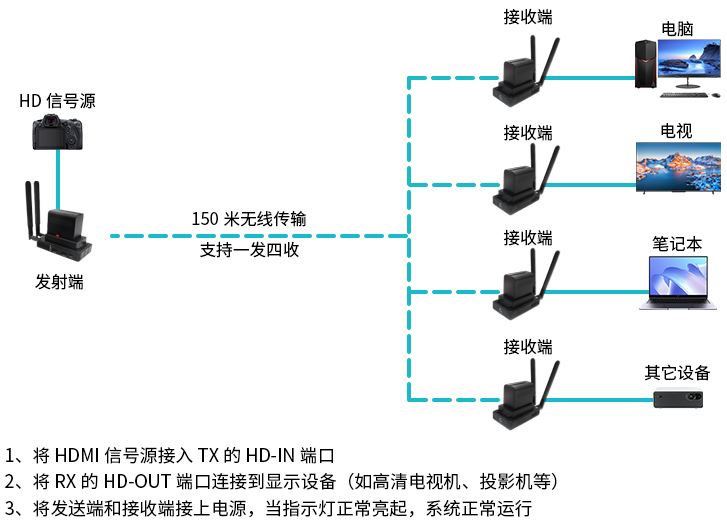

1、将HDMI信号源接入TX的HD-IN端口
2、将RX的HD-OUT端口连接到显示设备（如高清电视机、投影机等）
3、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行

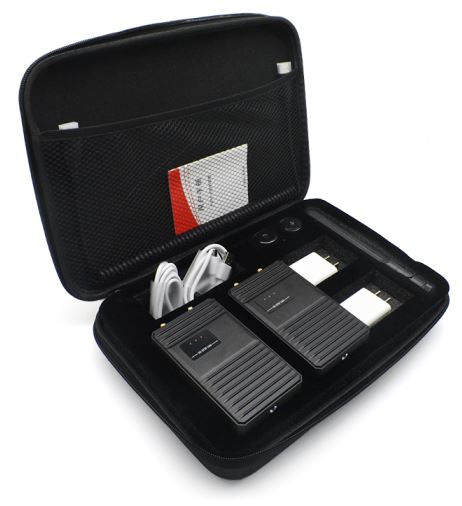

1.HDMI延长器发送端x1台
2.HDMI延长器接收端x1台
3.天线x4根
4.电源适配器 x2个
5.HDMI线x1条
6.用户手册x 1本
