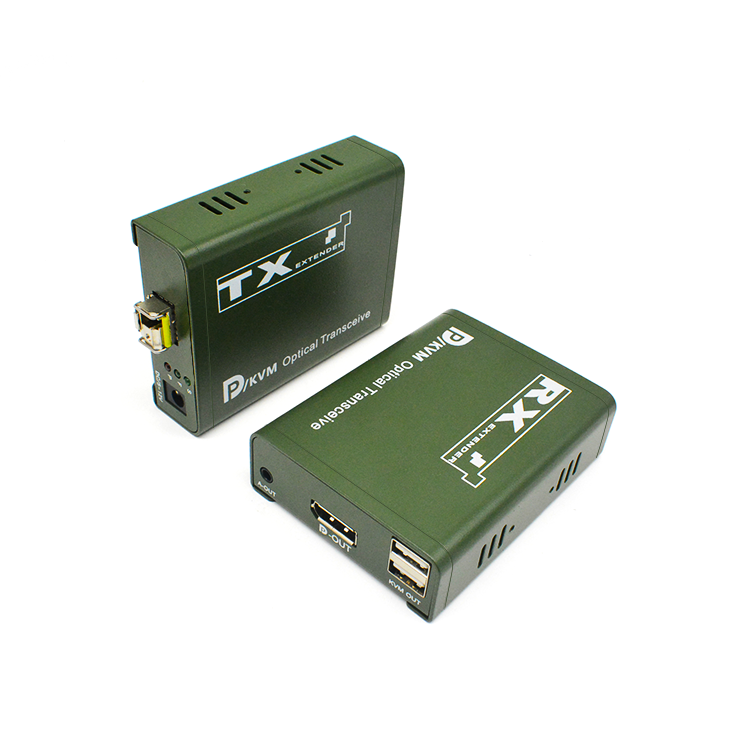

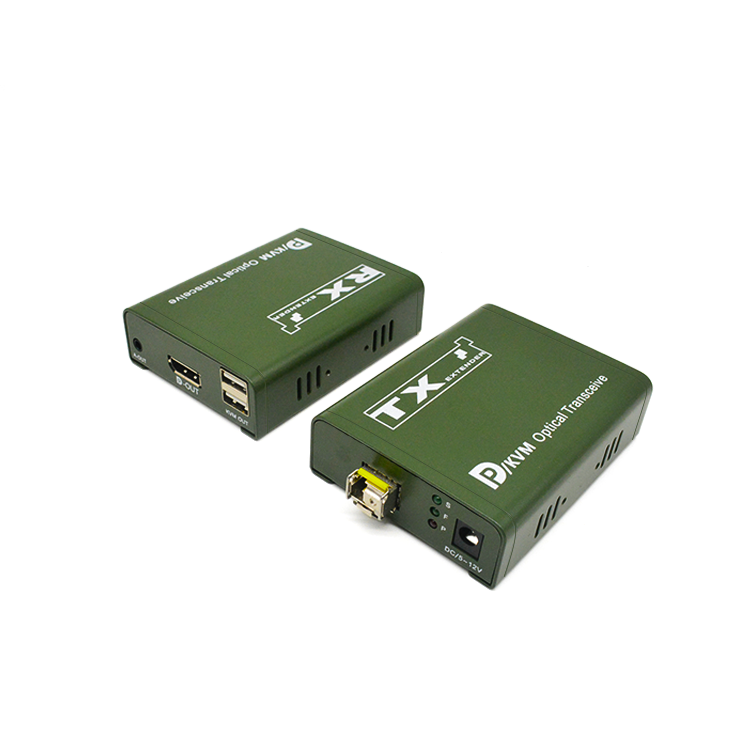

KVM+DP光纤延长器
【M-DP200U】
1.通过光纤非压缩长距离地传输DP视频和音频信号，可达20公里
2.高清视频信号分辨率最高可达到1920*1200P@60Hz；1600X1200@60Hz
3.支持KVM功能，能够使用键盘鼠标操作远端设备
4.支持单向内嵌式独立音频输入及分离音频输出
5.符合DP V1.3标准
6.符合HDCP1.2– 高带宽数字内容保护技术
7.支持宽电压5-12V输入
8.能够自动识别和配置各种显示模式
9.内置自动均衡系统，画面流畅，清晰，稳定
10.内置ESD静电保护电路，全方位保护系统安全
11.安装简单方便，即插即用，无需设置
一、产品简介
M-DP200U光纤延长器通过单根光纤非压缩长距离地传输高清视频信号，发送端支持KVM功能，能够使用键盘鼠标操作远端设备，支持内嵌式音频输入和输出，能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的DP信号延长方式
二、主要特性
1.通过光纤非压缩长距离地传输DP视频和音频信号，可达20公里
2.高清视频信号分辨率最高可达到1920*1200P@60Hz；1600X1200@60Hz
3.支持KVM功能，能够使用键盘鼠标操作远端设备
4.支持单向内嵌式独立音频输入及分离音频输出
5.符合DP V1.3标准
6.符合HDCP1.2– 高带宽数字内容保护技术
7.支持宽电压5-12V输入
8.能够自动识别和配置各种显示模式
9.内置自动均衡系统，画面流畅，清晰，稳定
10.内置ESD静电保护电路，全方位保护系统安全
11.安装简单方便，即插即用，无需设置

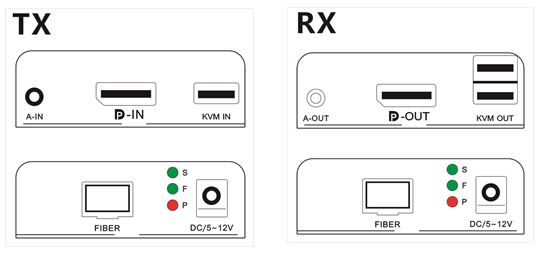

三、接口说明
|
端口名称 |
功能描述 |
|
D-IN/OUT |
DP信号输入/输出 |
|
Fiber |
光纤接口（LC） |
|
DC/5~12V |
电源适配器输入 |
|
A-IN/A-OUT |
音频输入/输出 |
|
KVM IN/KVM OUT |
鼠标键盘信号输入/输出 |
|
指示灯名称 |
功能描述 |
|
F |
系统状态指示灯（闪：通讯中） |
|
S |
视频指示灯（长亮：工作正常） |
|
P |
电源指示灯 |
四、技术参数
|
参数名称 |
详细说明 | |
|
视频 |
支持协议 |
符合DP V1.4a; HDCP 1.2 |
|
像素带宽 |
165MHz，全数字 | |
|
接口带宽 |
总带宽6.75Gbps | |
|
支持分辨率 |
640X480@60Hz; 800X600@60Hz; 1024X768@60Hz; 1280X720@50Hz; 1280X720@60Hz; 1280X768@60Hz; 1280X800@60Hz; 1280X960@60Hz; 1280X1024@60Hz; 1360X768@60Hz; 1400X1050@60Hz; 1440X900@60Hz; 1600X1200@60Hz; 1680X1050 @60Hz; 1920X1200@60Hz; 1920X1080i @60Hz ; 1920X1080 @50Hz; 1920X1080 @60Hz | |
|
接口 |
DP | |
|
阻抗 |
100Ω | |
|
建议DP线材最长输入/输出距离小于5米 | ||
|
音频 |
接口 |
3.5mm耳机座 |
|
信号类型 |
内嵌式单向立体声 | |
|
鼠标 键盘 |
USB IN |
USB-A信号源输入 |
|
USB OUT |
USB-A标准接口 | |
|
光纤 |
光纤接口 |
LC接口 |
|
光纤类型 |
单模单纤 | |
|
波长 |
单模1310nm；1550nm | |
|
最大传输距离 |
最远可达20KM | |
|
其他 |
电源 |
DC 5~12V/1A |
|
最大功耗 |
MAX 3W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |
|
尺寸 |
95*73*26mm | |

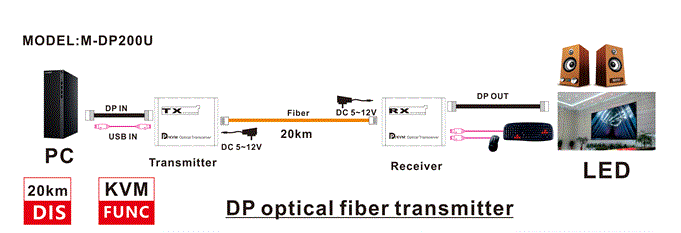

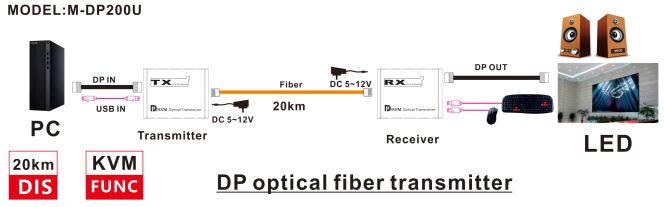

五、安装步骤
1、将DP信号源接入延长器发送端的input，output连接显示设备（如
电脑、拼接屏；工控机等）；
2、将延长器接收端连接到显示设备（如电脑/拼接屏/工控机等）；
3、使用单模光纤连接发送端与接收端的光纤接口；
4、使用一根3.5公对公音频线连接音频输入端或输出端，实现接口相接；
5、使用USB线将发送端的键盘鼠标信号连接至电脑主机或矩阵/工控机，键盘
鼠标连接至接收端；
6、将发送端和接收端接上电源，当指示灯正常亮起（P常亮；S常亮；F快闪），系统正常运行。

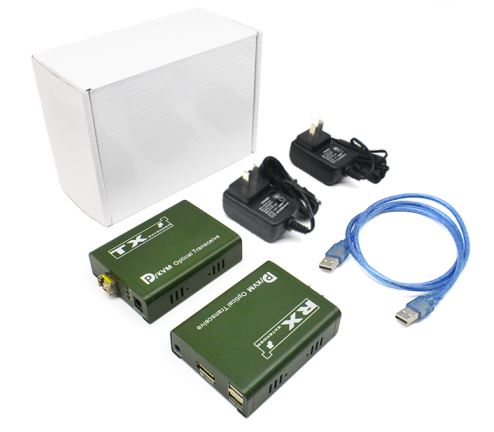

六、设备清单
1. DP延长器发送端 x1台
2. DP延长器接收端 x1台
3. USB线 x1条
4. 电源适配器 x2个
5. 用户手册 x1本
