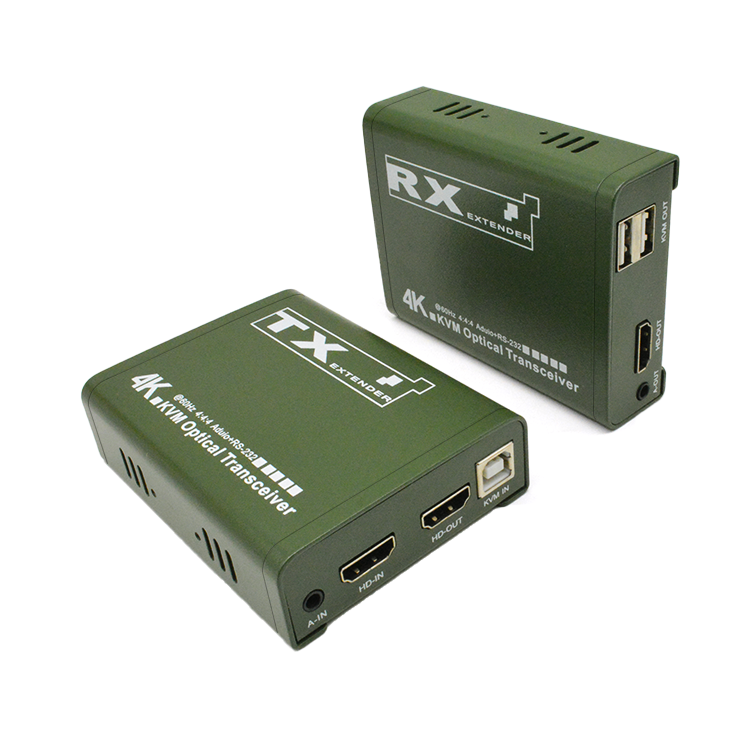

4K 20公里 HDMI+KVM光纤传输器【M-HFK20U】

*高清视频信号分辨率最高可达到4K@60Hz（4：4：4）；
*通过光纤长距离地传输HDMI视频和音频信号，可达20公里；
*支持KVM功能，使用键盘鼠标操作远端设备（或RS232串口功能可选）；
*支持单向内嵌式独立音频输入以及输出；
*支持本地环出；
*支持HDMI 2.0和HDCP 2.2标准；
*支持EDID学习，提高兼容性，匹配信号源和显示设备自动存储；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*支持宽电压5~12V供电；

产品详细信息：

一、产品简介

M-HFK20U通过光纤长距离地传输高清视频信号，支持KVM或RS232串口功能，能够使用键盘鼠标或RS232串口操作远端设备。本产品是通过万兆光纤将分辨率为3840*2160@60Hz的HDMI高清音视频信号无压缩传输20KM，本产品支持鼠标键盘信号透传或RS232串口（可选），独立音频传输，支持本地环出，在为用户降低成本的同时保证信号的稳定。该型号内置学习EDID功能，极大的提升了设备的兼容性。

该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式，广泛应用于高清会议系统，高清影视拍摄，高清教学系统，高清数字广告等的音视频传输。

二、主要特性

1.通过光纤长距离地传输HDMI视频和音频信号，可达20公里

2.高清视频信号分辨率最高可达到4K@60Hz（4：4：4）

3.支持KVM功能，使用键盘鼠标操作远端设备（或RS232串口功能可选）

4.支持单向内嵌式独立音频输入以及输出

5.支持HDMI 2.0和HDCP 2.2标准

6.支持EDID学习，提高兼容性，匹配信号源和显示设备自动存储

7.内置自动均衡系统，画面流畅，清晰，稳定

8.内置ESD静电保护电路，全方位保护系统安全

9.支持宽电压5~12V供电

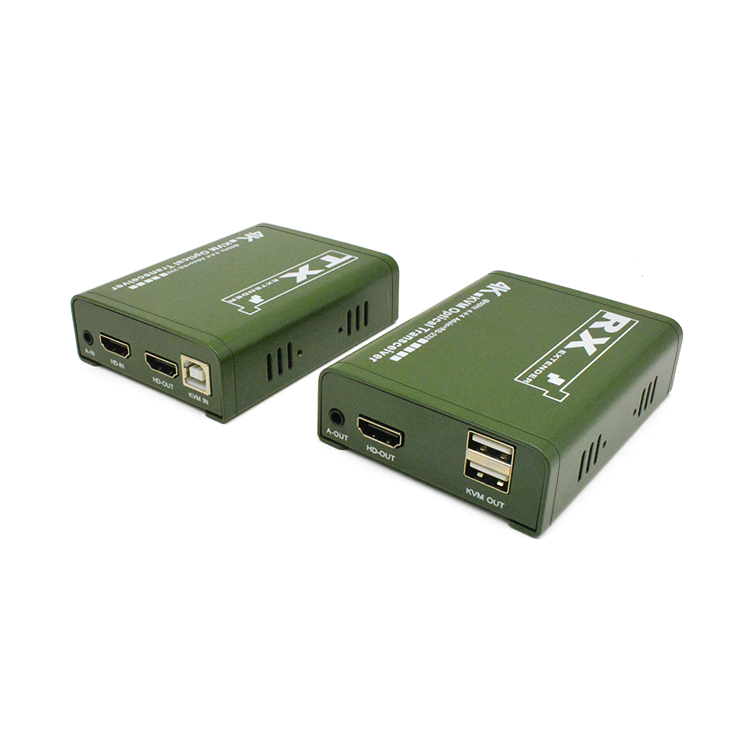

三、接口说明

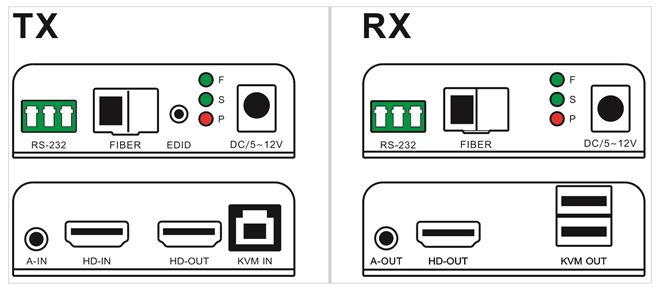

端口名称	功能描述
HDMI IN/OUT	HDMI信号输入/输出
KVM IN/OUT	KVM 信号输入/输出
Fiber	光纤接口（LC）
Audio	3.5mm音频输入/输出
绿色端子	RS232输入/输出（可选）
DC/5~12V	电源适配器输入
指示灯名称	功能描述
P	电源指示灯
S	亮（工作正常），不亮（没输入/输出）
F	快闪（通讯中），不亮（光纤不通讯）

四、技术参数

规格名称		详细参数
视频	支持协议	HDMI 2.0; HDCP 2.2
	HDMI像素带宽	340MHz，全数字
	HDMI接口带宽	总带宽10.8Gbps
	最大支持分辨率	3840X2160@60Hz（4：4：4）及向下兼容
	视频接口	HDMI-A 接口
	HDMI接口阻抗	100Ω
键盘/鼠标	接口	电脑端：USB-B母座键盘鼠标端：USB-A标准接口
音频	接口	3.5mm立体声音频插座
	音频格式	44.1K,48K,96K,176K,192K
	信号类型	立体声
光纤	光纤类型	单纤单模	双纤单模
	波长	TX-1330nm RX-1270nm	TX/RX-1310nm
	光纤接口	LC
	发射光功率	-6～0dBm
	传输距离	20KM
	传输速率	10Gbps
	激光器类型	DFB CWDM
其他	电源	电源适配器：DC5~ 12V
	最大功耗	MAX 10W
	工作温度	-40℃ ~ +80℃
	工作湿度	5% ~ 90%
	主机尺寸	947225mm
	保修期	1年免费保修

五、安装步骤

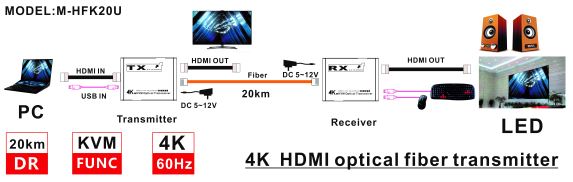

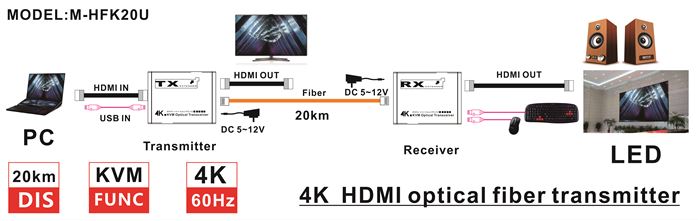

1.将HDMI信号源接入发送端HDMI INPUT接口，

2.将HDMI延长器接收端HDMI OUT连接到显示设备，

3.使用光纤线连接发送端与接收端的光纤接口，

4.将发送端和接收端接上电源，当指示灯P/S长亮，F快闪时，系统正常运行

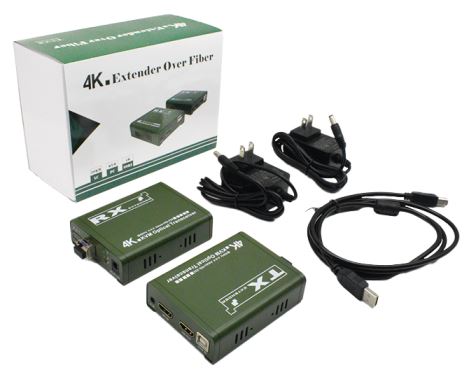

六、设备清单

1.HDMI延长器发送端x1台

2.HDMI延长器接收端x1台

3.万兆光纤模块x1对

4.USB线x1条

5.电源适配器 x2个

6.用户手册x 1本

故障排查：

1.红灯（P）不亮或者亮度低，检查电源适配器是否正常

2.绿灯（S）不亮时，检查信号源有没有启动或者有没有输出；长亮表示正常工作

3.绿灯（F）不亮，检查光纤模块是否插到位，光纤线材是否正常；（F）灯快闪表示正常工作

4.显示端如没有图像显示检查显示器是否选择正确的通道输入，画面不正常也可以参考EDID功能应用

EDID按键方法：如连接好后发射端和接收端所有指示灯正常，但显示器无图像、变色、或不满屏时，

把显示器的HDMI接口与发送端HDMI OUTPUT接口连接，发送端接上电源，长按EDID按键，OUT指示灯连续

闪烁5秒后学习完成，重新连接发送端即可
