2路卡侬光纤传输器
【M-CF02】
2. 高速同步数字传输技术；
3. 采用光学动态技术使用时无需调节；
4. 无电磁干扰、无射频干扰、无地电流；
5. 保障恶劣电磁环境安全传输。
一、产品简介
M-CF02数字式双路6.5/卡侬复合音频光端机，可以使用一根光纤实现传输二路正向卡侬音频信号。音频信号采用24bit/96KHZ数字采样确保高保真传输；全数字光传输通道，确保高质量的信号传输。
该产品可应用于游戏机高保真音频设备、机顶盒、HI-FI家庭影院、大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、教室医疗、军事领域、平板视频媒体广告传输演示等。
二、主要特性
1. 双路单向6.5/卡侬复合音频光纤传输，距离默认20KM（0-120KM可选）；
2. 高速同步数字传输技术；
3. 采用光学动态技术使用时无需调节；
4. 无电磁干扰、无射频干扰、无地电流；
5. 保障恶劣电磁环境安全传输。
三、接口说明

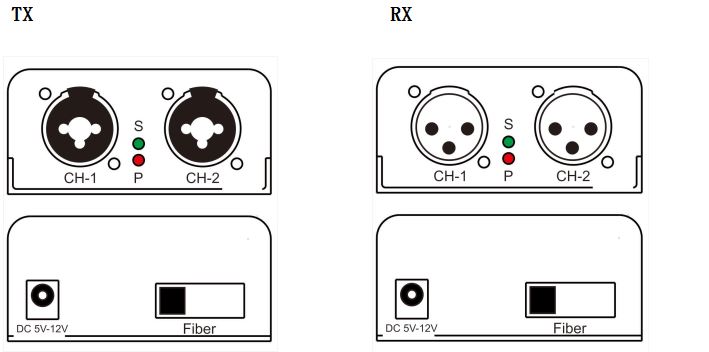

端口名称 功能描述 CH-1/CH-2 卡侬音频信号输入/输出 Fiber 光纤接口 DC/5V-12V 电源适配器输入 指示灯名称 功能描述 PWR 电源指示灯 STA 系统状态指示灯（亮：工作正常，闪：通讯中） 四、技术参数
参数名称 详细说明 音频特性 音频输入阻抗 10K 音频输出阻抗 600Ω 接口模式 非平衡接口 输入输出幅度比 1/1 频率响应 20HZ-20KHZ 音频采样速率 24bit/96KHZ 信噪比 ≥75dB 音频接口 卡侬头（XLR）或者6.5 光学特性 传输波长 TX：1310nm、RX:1550nm 光接口 FC/SC（默认SC标配） 发射光功率 Max 10dB/20KM 接收灵敏度 -35@155MB/S 光学动态范围 -39dB~-42dB 光学允许最大链损 25dB 传输距离 20KM(单模) 技术指标 电源 DC 5V-12V/1A 功耗 4.8W @ DC5V 温度 工作温度: -20 ℃-+80℃ 湿度 工作湿度: 0 - 95% （无冷凝） 均无故障工作时间（MTBF） 大于10 万小时 尺寸 44*81*85mm
五、安装步骤
1、将音频信号源接入卡侬音频光纤延长器发送端；
2、将卡侬音频光纤延长器接收端连接到音响、功放等；

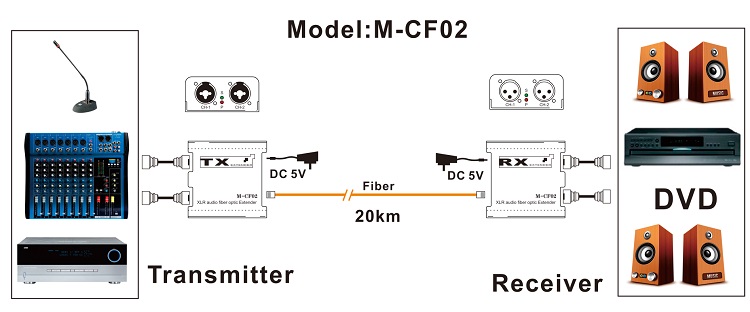

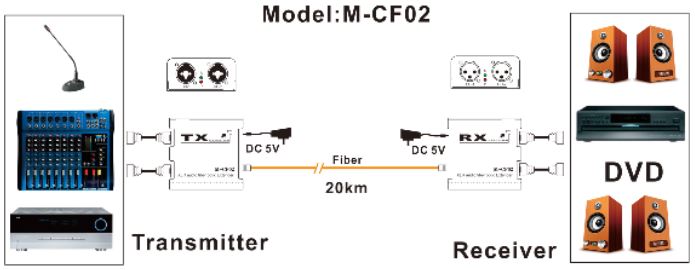

3、使用一根光纤线连接发送端与接收端的光纤接口；
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

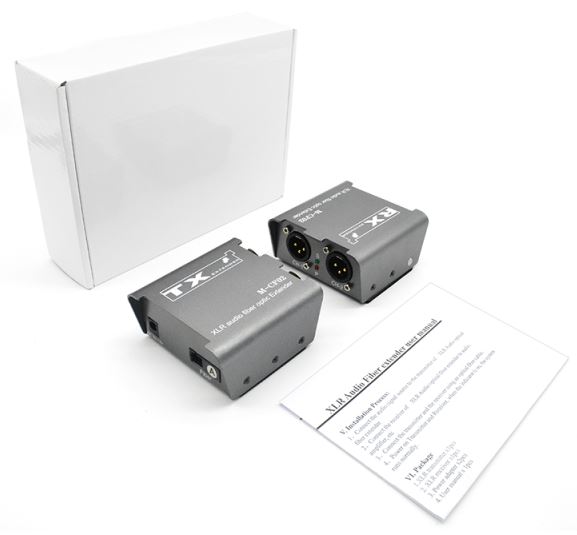

六、设备清单
1.卡侬音频光纤延长器发送端x1台
2. 卡侬音频光纤延长器接收端x1台
3. 电源适配器 x2个
4. 用户手册x 1本
