60米HDMI传送器+KVM（USB）
【M-HD60U】
1、支持HDMI1.3，兼容HDCP 1.1&1.2协议
2、支持视频输入/输出:1080p/1080i/720p/576p/480p/480i
3、信号传输:一条cat5或者cat6线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达60米
4、支持音频格式:支持无压缩音频双声道音频传输，例如LPCM
5、支持KVM鼠标键盘远程操作
6、纯硬件设计，无需安装软件程序，安装简单
7、无信号损失
一、产品简介
这款HDMI KVM延长器用一根CAT 5e/6线（推荐使用6类线）延长高清信号达60米，且能达到1080P，它不仅打破了HDMI线材传输长度的限制，也更加方便灵活，并支持鼠标键盘控制，更为广大顾客节约成本。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
二、主要特性
1、支持HDMI1.3，兼容HDCP 1.1&1.2协议
2、支持视频输入/输出:1080p/1080i/720p/576p/480p/480i
3、信号传输:一条cat5或者cat6线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达60米
4、支持音频格式:支持无压缩音频双声道音频传输，例如LPCM
5、支持鼠标键盘控制
6、纯硬件设计，无需安装软件程序，安装简单
7、无信号损失

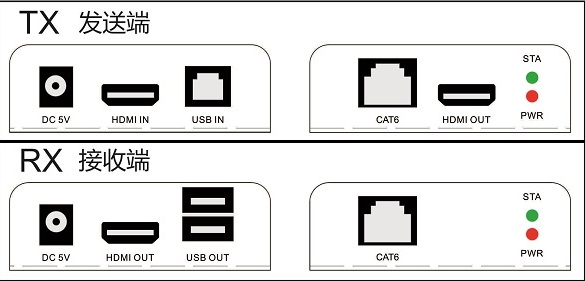

三、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
CAT6 |
网络接口 |
|
USB IN/OUT |
USB输入/输出 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯（亮：工作正常） |
|
传送距离 |
最远60米 |
|
HDMI 输入/输出 |
1080p/1080i/720p/576p/480p/480i |
|
输入/输出音频格式支持 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
最大传输带宽 |
2.25Gbps |
|
输入视频信号 |
0.5~1.5Volts p-p |
|
输出DDC 信号 |
5Volts p-p (TTL) |
|
最大工作电流 |
400毫安 |
|
人体静电保护模式 |
± 8kV (气隙放电) ± 4kV (接触放电) |
|
工作温度范围 |
0°C~40°C/32˚F ~ 104˚F |
|
储存温度范围 |
20˚C ~ 60˚C / -4˚F ~ 140˚F |
|
工作湿度范围 |
20%~90%RH (不凝结) |
|
体积 (L x W x H) |
95*73*26mm |
四、技术参数
注意：
l 为了达到更好的图像传输质量，请选择CAT-6网线。
l 低质量的网线，不能达到最好的视频传输效果以及传输距离。
l 如果产品传输的距离不能达到60米，请先检查网线的质量。
五、安装步骤

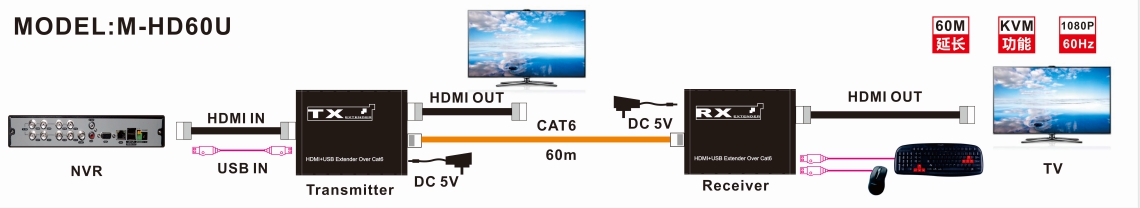

1、将HDMI信号源接入HDMI延长器发送端
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）
3、用USB数据线将发送端的键盘鼠标信号连接至信号源（如电脑主机）
4、USB键盘鼠标连接至接收端
5、使用超5类网线或6类网线（推荐使用）连接发送端与接收端的网络接口
6、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行

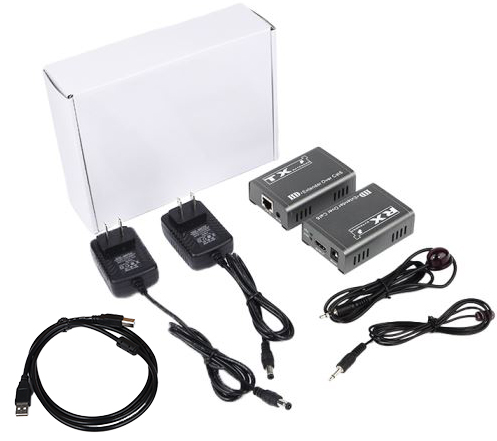

六、设备清单
1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. USB-B数据线x1条
4. 电源适配器 x2个
5. 用户手册x 1本
