HDMI转同轴传输器
【M-HD300】

一、产品简介

  这款HDMI同轴线延长器是以同轴线为介质进行长距离传输信号，可以在一条同轴线上面提供多节点中间接入。它可将信号通过同轴线进行长距离传输，最大传输速率750Mbps。本产品采用无损浅压缩技术，可以有效保证信号无失真传输。

 射频信号的传输是利用广播式传输原理，运用不同载波，单一传输线具有高信道容量，理论值可传送100台高清的影像信号于单一传输电缆上，点对点传输无须辅助中继器，传输距离即可长达300米（不同线缆传输距离不同），可利用现有的有线电视传输分支器，分配器，放大器等设备，完成传输网络的架设，完美解决各种高清传输的实际要求。

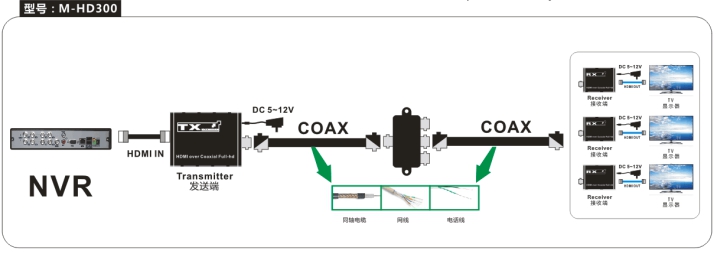

 此款HDMI同轴延长器通过有线电视分配器可实现一发多收，发射端到分配器可接200米同轴线，接收端到分配器可接100米同轴线，从而实现300米长距离的一发多收视频同步播放。

二、主要特性

1、同轴线延长器传输距离可达300米

2、最大12V/1A电源

3、采用无损浅压技术

4、支持中间多节点接出方式

5、采用多级防雷保护模式

6、最大传输速率750Mbps

7、支持HDCP1.2

8、安装方便，无需设置，即插即用

三、接口说明

TX

RX

四、技术参数

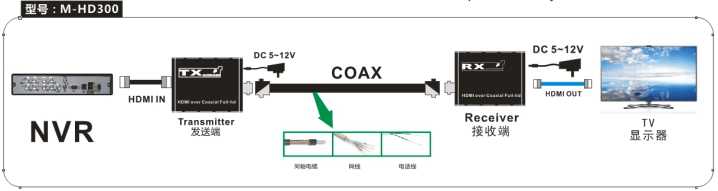

五、安装步骤

1、将HDMI延长器发送端（TX）连接到监控的DVR/NVR，电脑主机；

2、将HDMI延长器接收端连接到显示设备（如高清电视机）；

3、使用同轴电缆连接发送端与接收端的同轴电缆接口（如使用网线，可使用配置的转接头连接）；

4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

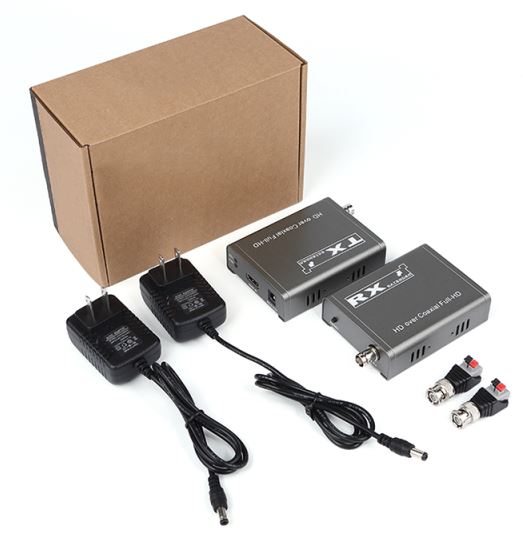

六、设备清单

1. HDMI延长器发送端×1台

2. HDMI延长器接收端×1台

3. 电源适配器×2个

4. BNC-2位双绞线转接头×2个

5. 用户手册×1本
