HDMI传输器+IR（红外）
【M-HD60A】
2、兼容HDCP 1.2协议
3、网线符合IEEE-568B标准
4、支持3D；支持POC/支持红外传输功能（可选）
5、支持视频输入:/1080p/1080i/720p/576p/576i/480p/480i @24/50/60fps
6、信号传输:一条cat 5e或者cat 6e线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达50米
7、支持视频输出: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
8、支持音频格式:支持无压缩音频双声道音频传输，例如LPCM.
9、无信号损失
10、安装简单
一、产品简介
这款HDMI延长器用一根CAT 6E网线延长高清信号达50米，且能达到1080P，它不仅打破了HDMI线材传输长度的限制，也更加方便灵活，更为广大顾客节约成本。
本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
二、主要特性
1、支持HDMI1.3
2、兼容HDCP 1.2协议
3、网线符合IEEE-568B标准
4、支持3D；支持POC/支持红外传输功能（可选）；
5、支持视频输入:/1080p/1080i/720p/576p/576i/480p/480i @24/50/60fps
6、信号传输:一条cat 5e或者cat 6e线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达50米
7、支持视频输出: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
8、支持音频格式:支持无压缩音频双声道音频传输，例如LPCM.
9、无信号损失
10、安装简单
注意：首次使用建议后长按2秒接收端EQ键；识别网线实际长度
三、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
TUP IN/OUT |
网络接口 |
|
EQ |
学习EQ, 将发送端跟接收端连接，长按2秒，拷贝完成（注：如果没有学习，将默认系统出厂长度以及分辨率） |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯（亮：工作正常） |
|
传送距离 |
最远50米 |
|
HDMI 输入 |
24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
|
输入音频格式支持 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
HDMI 输出 |
24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i |
|
输出音频格式支持 |
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
红线（可选） |
接口3.5mm；信号单向；红外线范围38kHz |
|
最大传输带宽 |
6.75Gbps |
|
输入视频信号 |
0.5~1.5Volts p-p |
|
输出DDC 信号 |
5Volts p-p (TTL) |
|
HDMI输入输出线长 |
≤10m AWG26 HDMI 1.3线材 |
|
最大工作电流 |
400毫安 |
|
电源适配器规格 |
Input: AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1 A |
|
工作温度范围 |
(-15 to +70℃) |
|
工作湿度范围 |
5 to 90%RH (不凝结) |
|
体积 (L x W x H) |
81*45*23mm |
|
重量（一对） |
0.4千克 |
注意：
l 为了达到更好的图像传输质量，请选择CAT-6e网线。
l 低质量的网线，不能达到最好的视频传输效果以及传输距离。
l 如果产品传输的距离不能达到50米，请先检查网线的质量。

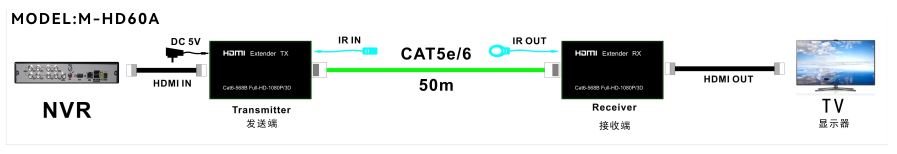

五、安装步骤
1、将HDMI信号源接入HDMI延长器发送端
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）
3、使用超5类网线或超6类网线连接发送端与接收端的网络接口
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

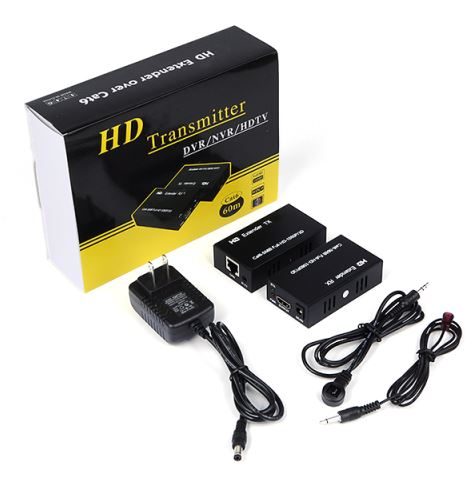

六、设备清单
1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. 电源适配器 x2个
4. 红外线 x 1对 （可选）
5. 用户手册x 1本
