4K-HDMI传输器（70米）
【M-HK100】
1. 通过网线长距离地传输HDMI视频和音频信号，1080P最长可达100米，4K*2K@30Hz最长可达70米；
2. 高清视频信号分辨率最高可达到4K*2K@30Hz；
3. 采用专用格式来压缩和解压视频，有效提高传输效率，保证播放的流畅性；
4. 兼容HDMI 1.4标准；
5. 支持红外传输功能；
6. 支持本地输出；
7. 能够自动识别和配置各种显示模式；
8. 内置自动均衡系统，画面流畅，清晰，稳定；
9. 内置ESD静电保护电路，全方位保护系统安全；
10. 安装简单方便，即插即用，无需设置
一、产品简介
这款4K-HDMI延长器能将蓝光DVD、播放器、PC等设备通过Cat5e/6网线（建议使用六类网线）传输，最高支持分辨率4K*2K，传输距离最远可达70米，1080P传输距离最远可达100米，支持本地输出，支持红外传输。本产品稳定，安装简单，是一款实用性很高的延长器，可以用在重大的工程项目、会议厅等场所。
二、主要特性
1. 通过网线长距离地传输HDMI视频和音频信号，1080P最长可达100米，4K*2K@30Hz最长可达70米；
2. 高清视频信号分辨率最高可达到4K*2K@30Hz；
3. 采用专用格式来压缩和解压视频，有效提高传输效率，保证播放的流畅性；
4. 兼容HDMI 1.4标准；
5. 支持红外传输功能；
6. 支持本地输出；
7. 能够自动识别和配置各种显示模式；
8. 内置自动均衡系统，画面流畅，清晰，稳定；
9. 内置ESD静电保护电路，全方位保护系统安全；
10. 安装简单方便，即插即用，无需设置

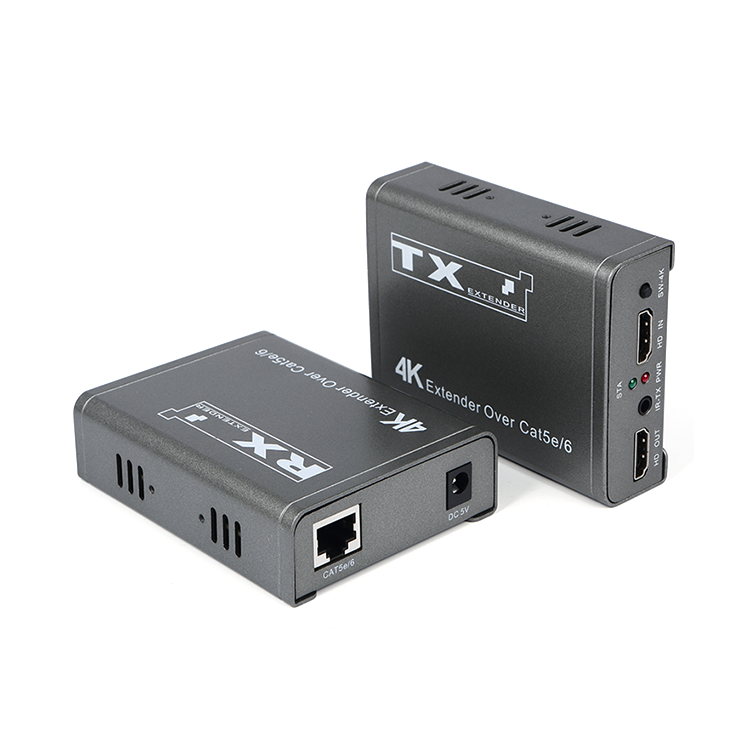

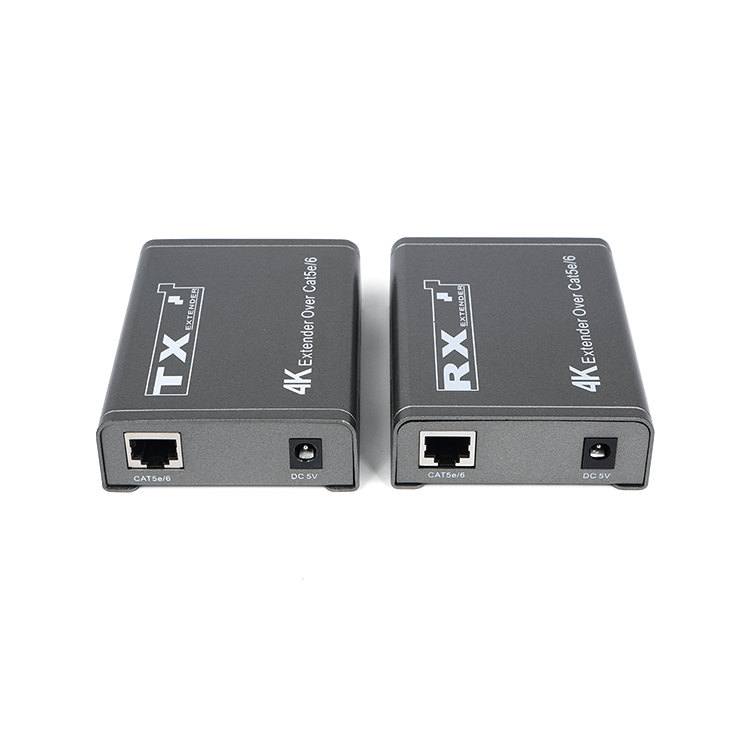

三、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
Cat5e/6 |
网络接口 |
|
IR TX/RX |
红外输入/输出 |
|
SW-4K |
切换4K信号 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯 |
四、技术参数
|
参数名称 |
详细说明 | |
|
视频 |
支持协议 |
HDMI 1.4； HDCP 1.4 |
|
像素带宽 |
340MHz，全数字 | |
|
接口带宽 |
10.2Gbps | |
|
最大支持分辨率 |
3840×2160@30Hz（4K@30Hz） | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
红线 |
接口 |
|
|
信号方向 |
单向 | |
|
红外线范围 |
30-60KHz | |
|
网口 |
接口 |
标准RJ45接口 |
|
传输距离 |
Cat6，1080P:100米；4K@30Hz:70米 | |
|
其他 |
电源 |
DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |
|
尺寸 |
95*73*26mm | |

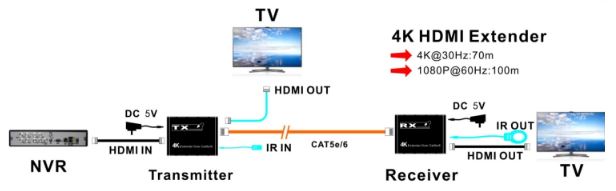

五、安装步骤
1、将HDMI信号源接入HDMI延长器发送端；
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用超5类网线或6类网线连接发送端与接收端的网络接口；
4、使用红个发射线或接收线与IR IN或IR OUT接口相连；
5、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

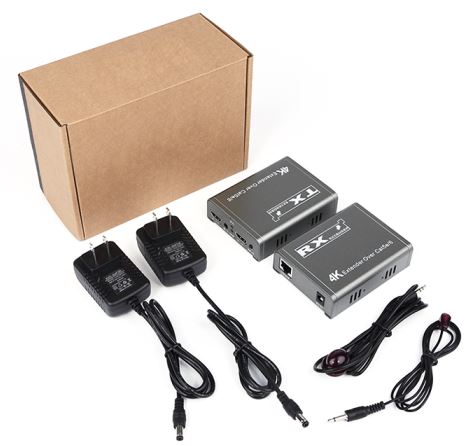

六、设备清单
1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. 电源适配器 x2个
4. 红外线 x 1对
5. 用户手册x 1本
