水晶头的压线顺序与注意事项


浏览次数:10120 发布时间:2013.02.21

水晶头注意事项:



1:线一定要顶到头,不然容易接触不良;
2:一根线上的两个水晶头里面线的顺序一定要一致,不然就没有用了,比如:1橙白2橙3绿白4蓝白5蓝6绿7褐白8
3:墙上的网线口里面要按照B的接线方式接,只要网线两端的小线顺序一致就可以了.
4:压的时候不要太大的劲,压到钳子闭合就可以了,劲太大容易把水晶头压变形.



为什么不剥皮?

因为水晶头上面的接触片下端压线的位置是两个小尖齿,你把水晶头压到位后小尖齿就插进线皮里面去了,

直接和铜芯压在一起了.如果你把皮剥了,铜芯反而会在里面乱跑,使得接触片上面的小尖齿不能很好的压

到铜芯上,造成接触不良.线皮此时起着定位的作用.

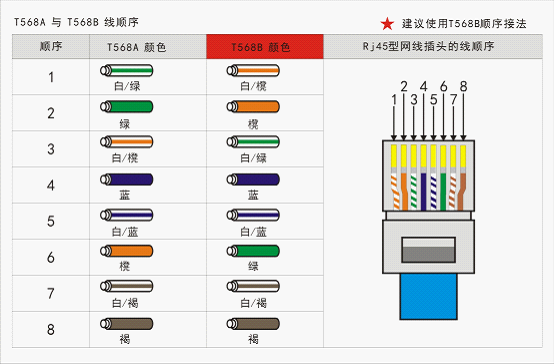

水晶头压线顺序:
