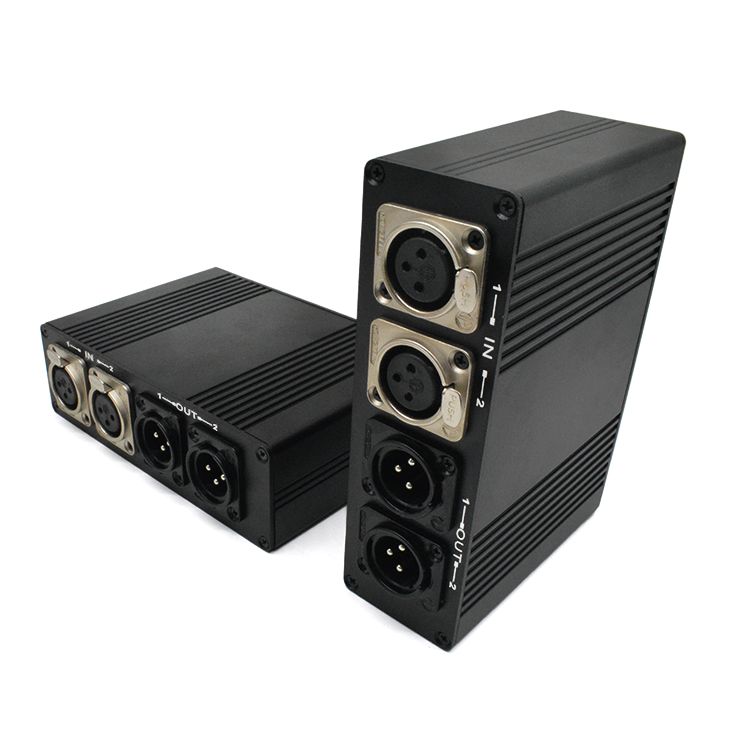

双向卡侬光纤延长器
【M-CF202】
一、产品简介
M-CF202数字式双路音频延长器，可以使用一根光纤线实现传输二路双向卡侬音频信号。音频信号采用24bit/96KHZ数字采样确保高保真传输；全数字光传输通道，确保高质量的信号传输。
该产品可应用于游戏机高保真音频设备、机顶盒、HI-FI家庭影院、大屏幕投影视频会议、公共视频广播系统、远程多媒体教育、教室医疗、军事领域、平板视频媒体广告传输演示等。
二、主要特性
1. 双路双向卡侬音频光纤传输器，传输距离20公里；
2. 高速同步数字传输技术；无杂音；无电流声；
3. 超低码流无延迟（2ms)；
4. 内置专业编解码音频芯片无需配置即插即用。

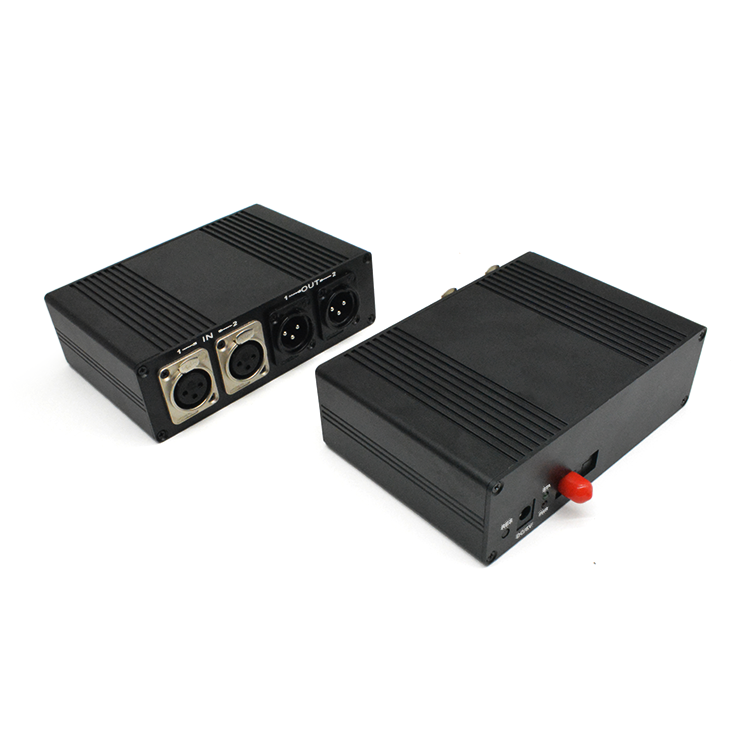

三、接口说明

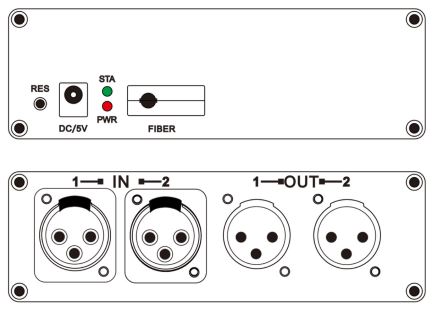

端口名称 功能描述 IN(银色） XLR卡侬音频信号输入 OUT（黑色） XLR卡侬音频信号输出 FIBER FC光纤接口 DC/5V 电源适配器输入 RES 复位键 指示灯名称 功能描述 PWR 电源指示灯 STA 系统状态指示灯（亮：工作正常，闪：通讯中）
四、技术参数
|
参数名称 |
详细说明 | |
|
规格描述 |
2路双向传输无损音频，支持1对1双向对话 | |
|
使用范围 |
可用于音频矩阵，数字IP广播，公共广播，数字音频会议，同声传译，也可装入功放，调音台，音响前级，周边音频系统。 | |
|
信号结构 |
输入接口XLR卡侬接口 | |
|
输出接口XLR卡侬接口 | ||
|
传输距离 |
最远距离20公里 | |
|
采样频率 |
32KHz-96KHz | |
|
采样精度 |
16bit-24bit | |
|
失真率 |
<0.12%@(20Hz---20KHz) |
150Ω音频源阻抗 10KΩ负载 |
|
0.0011%@1KHz |
||
|
串扰 |
<70dB@( 20Hz--20KHz) |
100Ω音频源阻抗 10KΩ负载 |
|
< 80dB@1KHz |
||
|
频率响应 |
20Hz---20KHz(实际最低16-35KHz) | |
|
最大输入电平 |
2.5Vpp、输入阻抗:20kΩ | |
|
最大输出电平 |
2.5Vpp、输出阻抗:100Q | |
|
工模抑制比 |
信噪比/动态范围:102dB | |
|
, 延时 |
2-120ms 可调(默认4ms) | |
|
信噪比(S/N) |
(实际最低16~35KHz)的信号都可以通过S/N 信噪比为加权值大于96dB，实际最大插入损耗0.12 dB | |
|
工作温度 |
-20℃-80℃ | |
|
工作湿度 |
0-95%（无冷凝） | |
|
电源 |
DC5V | |
|
尺寸 |
138*92*43mm | |
五、安装步骤

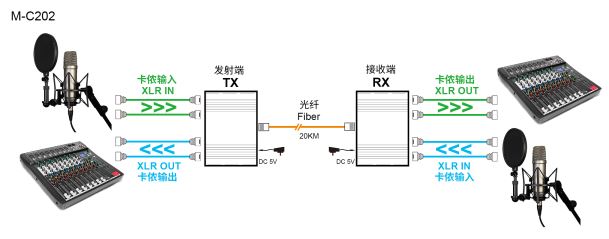

1、将音频信号接入卡侬音频延长器输入或者输出端口；输入对应另外一端输出；1号输入对应1号输出
2、将卡侬音频延长器输出端连接到音响、功放等；
3、使用一根光纤线连接发送端与接收端的网络接口；
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

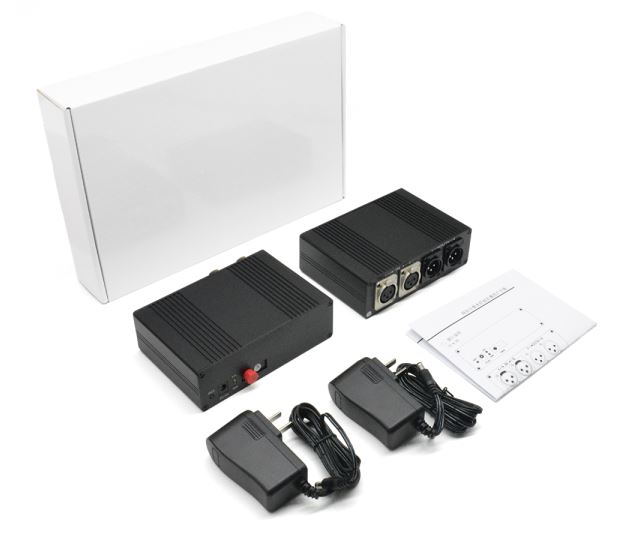

六、设备清单
1. 卡侬音频延长器发送端 x1台
2. 卡侬音频延长器接收端 x1台
3. 电源适配器 x2个
4. 用户手册 x1本
