1080P 250米 一对多HDMI网线传输器 【M-HD250】
*通过网线长距离地传输HDMI视频和音频信号，可达250米；
*支持红外传输功能；
*支持通过交换机实现一发多收应用；
*支持HDMI 1.3和HDCP 1.2标准；
*高兼容性，匹配信号源和显示设备；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；
一、产品简介
M-HD250 HDMI传输器可以通过CAT5e或CAT6网线远距离传输HDMI信号，最高支持1920*1080P@60Hz的分辨率并支持红外传输功能。本产稳定可靠，用途广泛，能够满足各种远距离传输高分辨率视频的需求。
二、主要特性
*高清视频信号分辨率最高可达到1920*1080@60Hz；
*通过网线长距离地传输HDMI视频和音频信号，可达250米；
*支持红外传输功能；
*支交换机实现一发多收应用；
*支持HDMI 1.3和HDCP 1.2标准；
*高兼容性，匹配信号源和显示设备；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置；

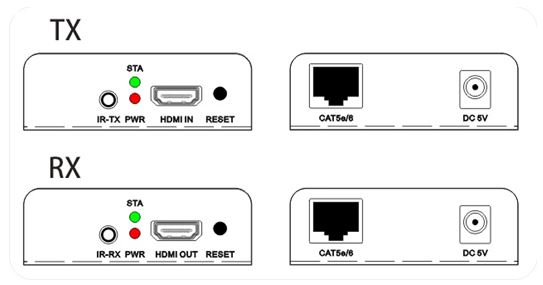

三、接口说明
接口名称 功能描述 HDMI IN/OUT HDMI信号输入/输出 Cat5e/6 网络接口 IR TX/RX 红外输入/输出 DC/5V 电源接口 接口名称 功能描述 PWR 电源指示灯 STA HDMI信号指示灯
四、技术参数
|
规格名称 |
详细参数 | |
|
视频 |
支持协议 |
HDMI 1.3; HDCP 1.2 |
|
像素带宽 |
165MHz | |
|
接口带宽 |
6.75Gbps | |
|
最大分辨率 |
1920X1080P@60Hz | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
红外 |
接口 |
3.5mm 座子 |
|
信号方向 |
单向 | |
|
信号类型 |
数字信号 | |
|
红外频率 |
38kHz | |
|
网络 |
接口 |
RJ45 |
|
传输距离 |
CAT5e/6---250m | |
|
其他 |
电源 |
DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |
|
尺寸 |
95*73*26mm | |

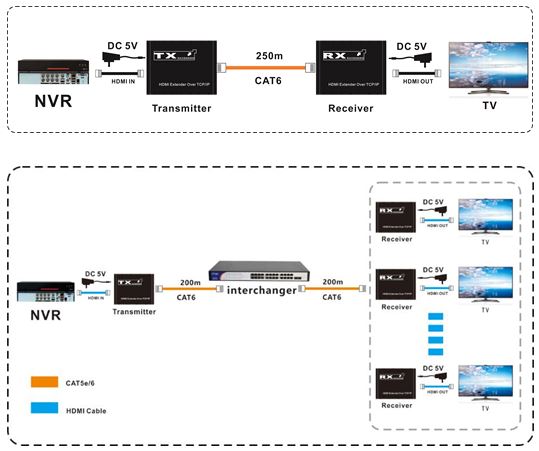

五、安装步骤
1.将发射端和接收端连接至提供的电源
2.使用一根HDMI线连接发射端和信号源
3.使用一根HDMI线连接接收端和显示设备
4.使用一根CAT5e或CAT6网线将发射端和接收端连接起来
