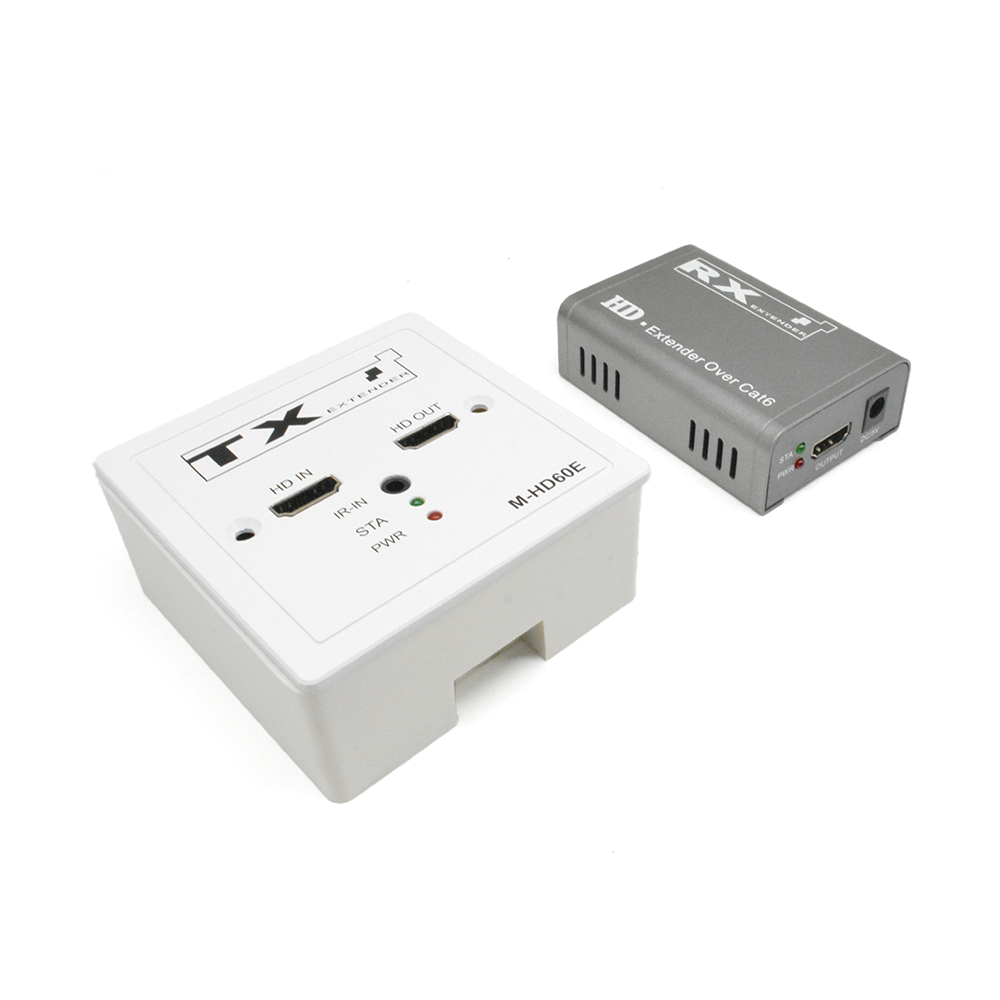

1080P 60米 HDMI网线传输器
【M-HD60E】
*通过Cat5e网线传输HDMI信号可达40米，Cat6网线可达60米；
*支持HDMI 1.3 & 3D；
*支持本地环出；
*支持红外传输；
*网线符合IEEE-568B标准；
*支持音频格式：DTS-HD / Dolby- true HD / LPCM7.1 / DTS/Dolby-AC3 / DSD；
*使用DC5V电源；
*支持POC供电/红外传输功能（可选）；
*能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
一、产品简介
M-HD60E网线传输器能通过网线延长HDMI信号。由于HDMI线缆价格昂贵、安装不便且距离有限，因此网线是非常不错的替代选择。而这款传输器能够通过网线延长HDMI信号至最远60米，并且还可进行远程操控，是远距离传输HDMI信号的理想选择。
二、主要特性
*高清视频信号分辨率最高可达到1080P@60Hz
*通过Cat5e网线传输HDMI信号可达40米，Cat6网线可达60米
*支持HDMI 1.3 & 3D
*支持本地环出
*支持红外传输
*网线符合IEEE-568B标准
*支持音频格式：DTS-HD / Dolby- true HD / LPCM7.1 / DTS/Dolby-AC3 / DSD
*使用DC5V电源
*支持POC供电/红外传输功能（可选）
*能够自动识别和配置各种显示模式
*内置自动均衡系统，画面流畅，清晰，稳定
*内置ESD静电保护电路，全方位保护系统安全

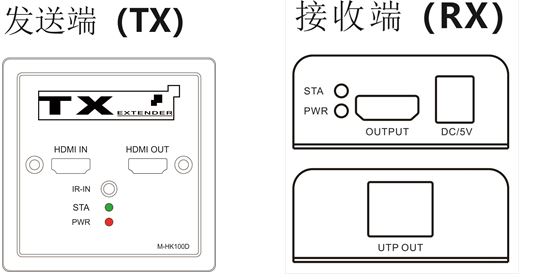

三、接口说明
|
端口名称 |
功能描述 |
|
HDMI IN/OUT |
HDMI信号输入/输出 |
|
CAT6 |
网络接口 |
|
IR-TX/IR-RX |
红外接口 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
PWR |
电源指示灯 |
|
STA |
系统状态指示灯（亮：工作正常） |
四、技术参数
|
规格名称 |
详细说明 | |
|
视频 |
支持协议 |
HDMI 1.3; HDCP 1.2 |
|
像素带宽 |
165MHz | |
|
接口带宽 |
6.75Gbps | |
|
分辨率 |
1920X1080@60Hz, 3D | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
网络 |
接口 |
RJ45 |
|
传输距离 |
CAT6---60m | |
|
红外(可选) |
接口 |
3.5mm earphone jack |
|
频率 |
38KHz, 单向 | |
|
其他 |
电源 |
The power adapter: DC 5V/1A |
|
最大功耗 |
MAX 3W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |

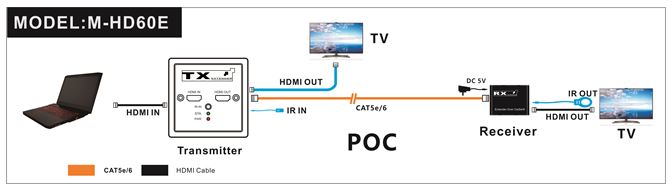

五、安装步骤
1.使用提供的电源为发射端和接收端供电
2.使用HDMI线连接接收端和显示设备
3.使用HDMI线连接发射端和信号源
4.使用Cat6网线连接发射端和接收端
5.打开信号源设备

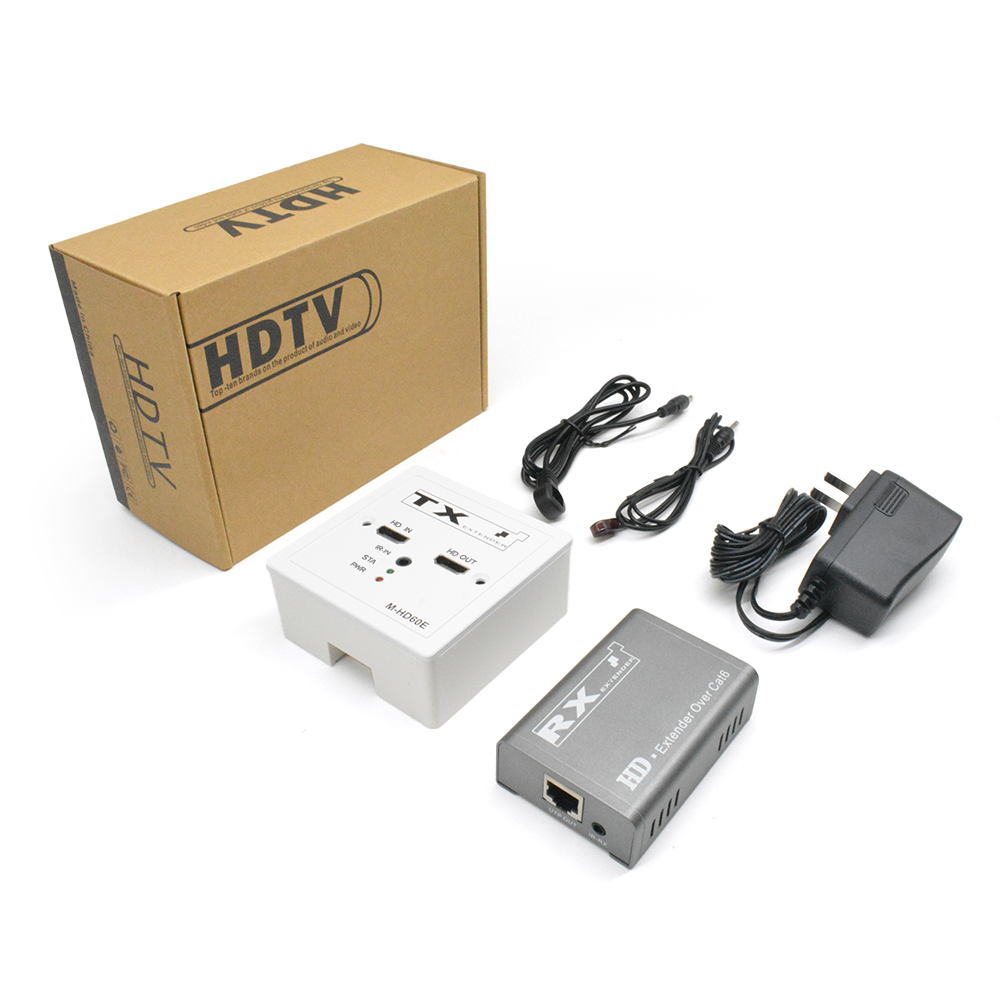

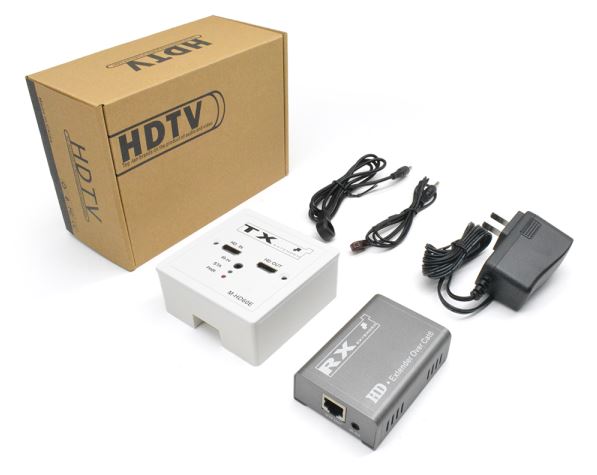

六、设备清单
1. HDMI延长器发送端 x1台
2. HDMI延长器接收端 x1台
3. 电源适配器 x2个（可选1个）
4. 红外线 x 1对 （可选）
5. 用户手册 x1本
