双86面板HDMI传输器
【M-HD100P】
2、高清视频信号分辨率最高可达到1920*1080P@60Hz；1600*1200@60Hz；
3、采用标准的TCP/IP协议，可搭配以太网POE交换机实现一对多的应用；
4、支持独立音频；视频输入/输出；
5、兼容HDMI 1.3标准；
6、符合HDCP 1.2标准 – 高带宽数字内容保护技术；
7、能够自动识别和配置各种显示模式；
一、产品简介
M-HD100P（86面板）延长器采用H.264压缩编码方式单根网线长距离地传输高清视频信号，发送端支持独立音频输入，接收端支持独立音频、视频输出；能够适应多种复杂的应用环境。该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。
二、主要特性
1、采用H.264压缩编码方式传输HDMI视频和音频信号，可以通过交换机多级串联；
2、高清视频信号分辨率最高可达到1920*1080P@60Hz；1600*1200@60Hz；

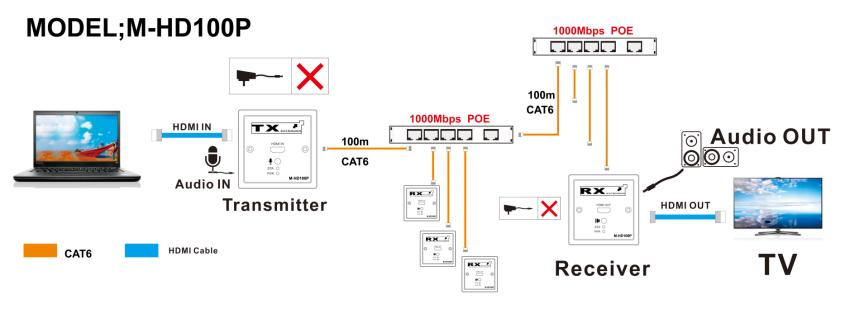

3、采用标准的TCP/IP协议，可搭配以太网POE交换机实现一对多的应用；
4、支持独立音频；视频输入/输出；
5、兼容HDMI 1.3标准；
6、符合HDCP 1.2标准 – 高带宽数字内容保护技术；
7、能够自动识别和配置各种显示模式；
8、内置自动均衡系统，画面流畅，清晰，稳定；
9、内置ESD静电保护电路，全方位保护系统安全；
10、安装简单方便，即插即用，无需设置
三、接口说明
端口名称 功能描述 HDMI IN/OUT HDMI信号输入/输出 音频 3.5mm耳机座 电源 POE交换机 指示灯名称 功能描述 STA 视频指示灯（亮：工作正常） PWR 电源指示灯
四、技术参数
|
参数名称 |
详细说明 | |
|
视频 |
支持协议 |
HDMI 1.3; HDCP 1.2 |
|
压缩编码方式 |
H.264 | |
|
像素带宽 |
165MHz，全数字 | |
|
接口带宽 |
总带宽4.95Gbps | |
|
支持分辨率 |
640X480@60Hz; 800X600@60Hz; 1024X768@60Hz; 1280X720@50Hz; 1280X720@60Hz; 1280X768@60Hz; 1280X800@60Hz; 1280X960@60Hz; 1280X1024@60Hz; 1360X768@60Hz; 1400X1050@60Hz; 1440X900@60Hz; 1600X1200@60Hz; 1680X1050 @60Hz; 1920X1200@60Hz; 1920X1080i @60Hz ; 1920X1080 @50Hz; 1920X1080 @60Hz | |
|
接口 |
HDMI-A | |
|
阻抗 |
100Ω | |
|
音频 |
接口 |
3.5mm耳机座 |
|
信号类型 |
内嵌式单向立体声 | |
|
音频 |
接口 |
3.5mm座子 |
|
信号方向 |
单向 | |
|
信号类型 |
立体音频 | |
|
其他 |
电源 |
DC 12V/1A |
|
最大功耗 |
MAX 3W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |
|
尺寸 |
86*86*39mm | |

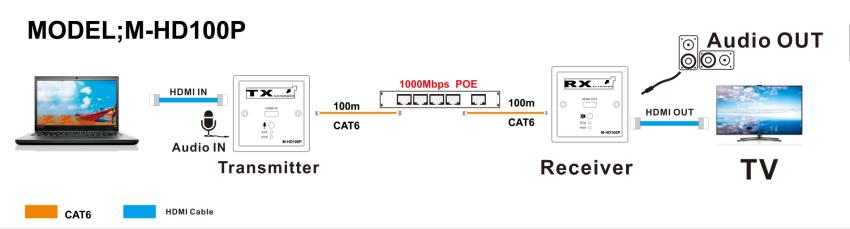

五、安装步骤
1、检查交换机是否具体POE功能；把发送端跟接收端使用网线同时接入POE接口；
2、将HDMI信号源接入HDMI延长器发送端；同时网线连接POE交换机的POE接口
3、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏；投影机等）；同时网线连接POE交换机的POE接口
4、将POE交换机接上电源，当指示灯正常亮起（P常亮；S常亮；），系统正常运行。
六、设备清单
1. HDMI延长器发送端x1台
2. HDMI延长器接收端x1台
3. 发送端3.5转6.5转换线x 1条
4. 用户手册x 1本、
