200米VGA+KVM传输器
【M-V200U】
*高清视频信号分辨率最高可达到1920*1080P@60Hz；

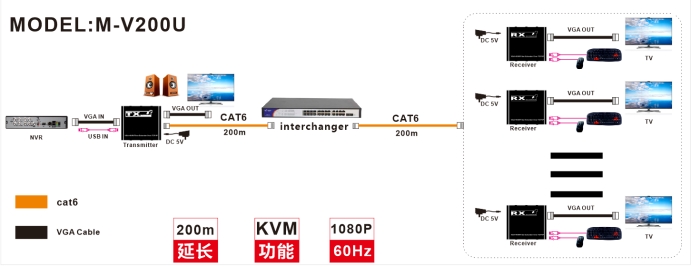

*支持通过交换机实现1发多收或多发多收应用；
*支持KVM功能，能够使用键盘鼠标操作远端设备；
*支持外嵌立体声音频输入/输出；
*支持本地端VGA输出；
*能够自动识别和配置各种显示模式；
*内置自动均衡系统，画面流畅，清晰，稳定；
*内置ESD静电保护电路，全方位保护系统安全；
*安装简单方便，即插即用，无需设置
产品简介
M-V200U延长器通过单根网线长距离地传输VGA高清视频信号，支持KVM功能，能够使用键盘鼠标操作远端设备；同时支持独立音频输入/输出功能，能够适应多种复杂的应用环境；支持交换机该设备实现一对多或者多进多出功能；拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的VGA信号网线传输器。
二、主要特性
l 通过网线长距离地传输VGA视频和音频信号，可达200米，自动识别，不需调节增益；
l 高清视频信号分辨率最高可达到1920*1080P@60Hz；

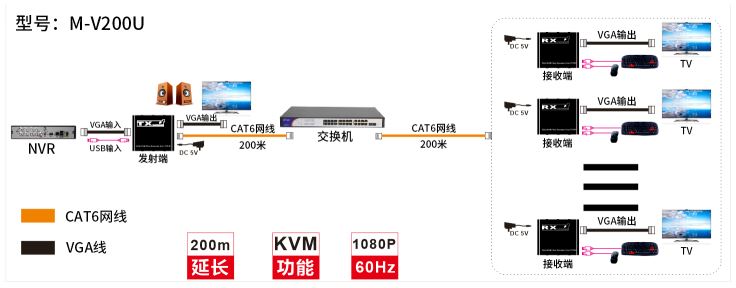

l 支持通过交换机实现1发多收或多发多收应用；
l 支持KVM功能，能够使用键盘鼠标操作远端设备；
l 支持外嵌立体声音频输入/输出；
l 支持本地端VGA输出；
l 能够自动识别和配置各种显示模式；
l 内置自动均衡系统，画面流畅，清晰，稳定；
l 内置ESD静电保护电路，全方位保护系统安全；
l 安装简单方便，即插即用，无需设置
三、技术参数（多对多型号）
|
参数名称 |
详细说明 | |
|
视频 |
信号类型 |
VGA视频信号 |
|
像素带宽 |
380MHz | |
|
支持分辨率 |
640x480 60Hz/800x600 60Hz/1024x768 60Hz/ 1280x720 60Hz/1280x1024 60Hz/1360x768 60Hz/1920x1080 60Hz/1400x1050 60Hz/ 1440x1050 60Hz/1440x900 60Hz/1920x1200 60Hz/1920x1080 60Hz/1920x1080i 60Hz/ 1920x1080 50Hz/1920x1080i 50Hz | |
|
阻抗 |
75Ω | |
|
音频 |
接口 |
3.5mm立体声音频插座 |
|
信号类型 |
立体声 | |
|
键盘/鼠标 |
接口 |
电脑端：USB母座 键盘鼠标端：USB母座 |
|
网口 |
接口 |
RJ45接口 |
|
最大传输距离 |
最远可达200M | |
|
其他 |
电源 |
DC 5V/1A |
|
最大功耗 |
MAX 5W | |
|
温度 |
工作温度: -5℃ ~ +70℃ | |
|
湿度 |
工作湿度: 5% ~ 90% | |
|
尺寸 |
126*102*28mm | |
*通道调整—低位通道1-15：按ID按钮将通道从1切换到15
1.ID按键：单击切换通道ID
2.通道由1/2/4/8组成15路ID；单击ID按键切换1~15路
四、接口说明
|
端口名称 |
功能描述 |
|
VGA IN/OUT |
VGA信号输入/输出 |
|
KVM IN/OUT |
KVM 信号输入/输出 |
|
接口 |
RJ45接口 |
|
ID（多对多） |
通道切换按键 |
|
Audio IN/OUT |
音频信号输入/输出 |
|
DC/5V |
电源适配器输入 |
|
指示灯名称 |
功能描述 |
|
P |
电源指示灯 |
|
S |
系统状态指示灯（亮：工作正常，闪：通讯中） |
|
1/2/4/8 |
对应通道ID提示（多对多专用） |

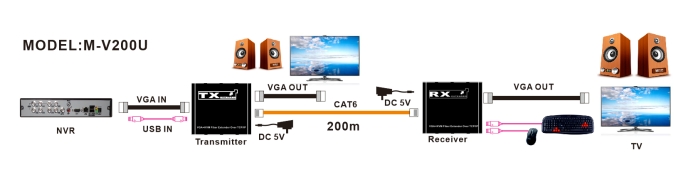

五、安装步骤
1、将VGA信号源接入VGA延长器发送端；
2、将VGA延长器接收端连接到显示设备（如高清电视机、拼接屏等）；
3、使用单根网线连接发送端与接收端的网络接口；
4、使用一根3.5公对公音频线接口连接输入/输出；
5、用USB数据线将发送端的键盘鼠标信号连接至电脑主机，USB键盘鼠标连接至接收端；
6、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。

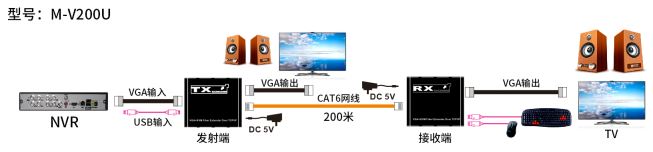

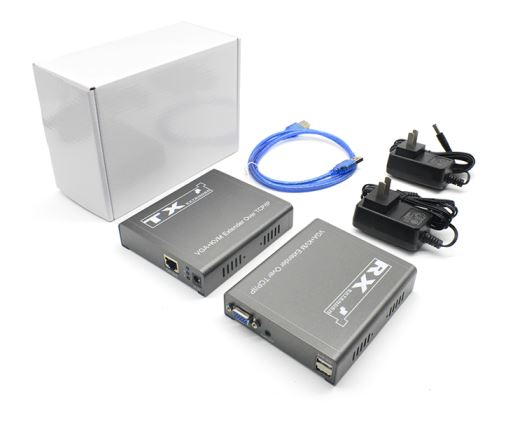

六、设备清单
1. VGA延长器发送端x1台
2. VGA延长器接收端x1台
3. USB线x1条
4. 电源适配器 x2个
5. 用户手册x 1本
