60米HDMI延长器
【M-HD60】

一、产品简介

     迈贝科技---单网延长器通过一根CAT5e或者CAT6线（推荐使用）替代HDMI线，并且可以将HDMI信号延长传输60米，降低了成本，延长器的目的就是为了以低成本的线材来实现长距离的信号传输。

     本公司所生产设备为以下应用提供提供解决方案：如对噪声、传输距离及安全有限的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

二、产品特点

1.支持HDMI1.4a版本

2.支持3D视频格式

3.支持最高分辨率达1080P/60Hz

4.支持最高速率1.65Gbps., TMDS最高带宽为165Mhz

5.支持 8/10/12 位深色

6.支持EDID学习功能

7.支持使用标准AWG26 线缆，输入传输距离达15米,输出传输距离达20米

8.信号传输：用一条cat5或者cat6线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达60米

9.需要5V/1A的电源适配器

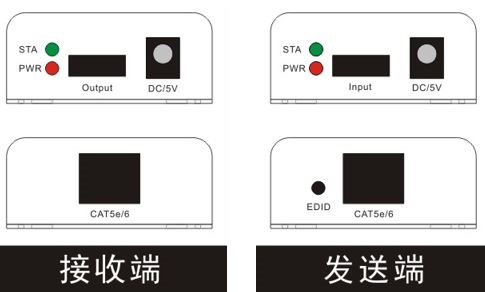

三、接口说明

四、技术参数:

注意：
 为了达到更好的图像传输质量，请选择CAT-6网线
 低质量的网线，不能达到最好的视频传输效果以及传输距离
 如果产品传输的距离不能达到60米，请先检查网线的质量

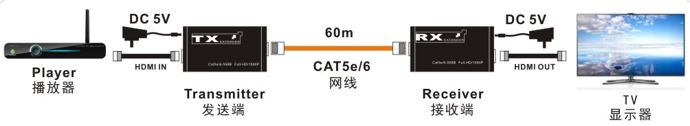

五、安装步骤

1、将HDMI信号源接入HDMI延长器发送端，
2、将HDMI延长器接收端连接到显示设备（如高清电视机、拼接屏等），
3、使用超5类网线或6类网线连接发送端与接收端的网络接口，
4、将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行

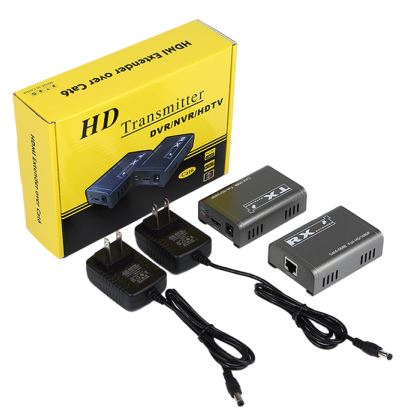

六、设备清单

1. HDMI延长器发射端主机 x1
2. HDMI延长器接收端主机 x1
3. 电源适配器 x1
4. 使用说明书 x1
